Выбор режимов

На вкладке «Выбор форм» вы можете указать, какие формы колебаний важны для анализа спектра реакций для выбранного случая нагружения. Поскольку расчет основан на методе мультимодального спектра реакций, вы можете выбрать столько форм, сколько требуется для расчета.

Инфо

Для дополнительного 'метода спектра реакций' требуется модальный анализ . Вы определяете количество собственных мод в настройках модального анализа .

Инфо

Если результатов модального анализа нет, таблица пуста. Затем вы можете использовать кнопку Вычислить формы колебаний для определения форм, не покидая вкладки диалога.

Активация формы

В таблице 'form activate' находятся собственные периоды T с соответствующими ускорениями Sa спектра реакций и # extbookmark manual|EffectiveModalmassFactor|Перечислены эффективные модальные коэффициенты масс # fme, существующие в направлениях X, Y и Z. Спектр реакций выбранной строки таблицы показан в разделе ниже в виде диаграммы. Информация в таблице и на диаграмме задана по отношению к собственному периоду (кнопка Диаграмма, натуральный период на диаграмме).

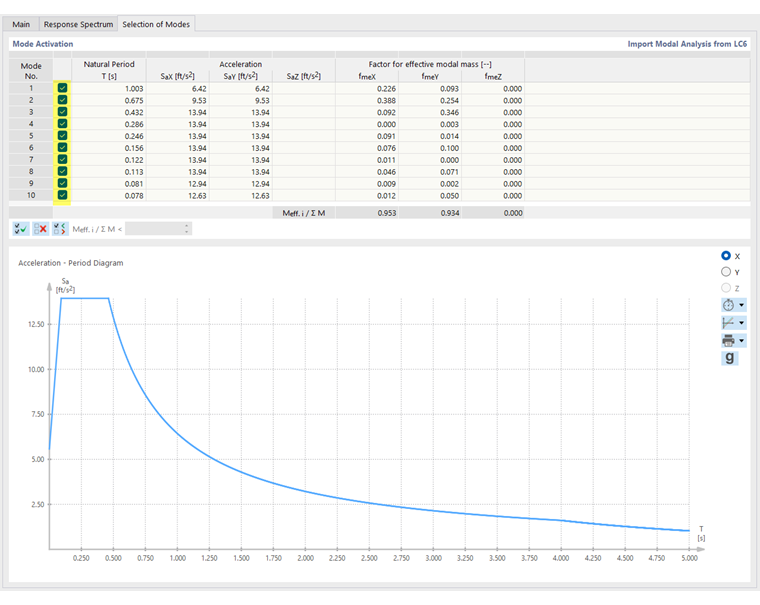

В таблице выберите формы колебаний, которые будут использоваться для анализа спектра реакций. Все формы предустановлены Флажок активирован . Вы можете определить свой выбор вручную, активировав или деактивировав флажок формы колебаний.

Кнопки под таблицей облегчают выбор форм колебаний. Кнопки имеют следующие функции:

  1. table.uni.withheader #

выровнять = влево ширина = 83%
кнопка|Функция
Выбрать все |Выбирает все собственные формы
Отменить выбор всех форм |Деактивирует все формы колебаний

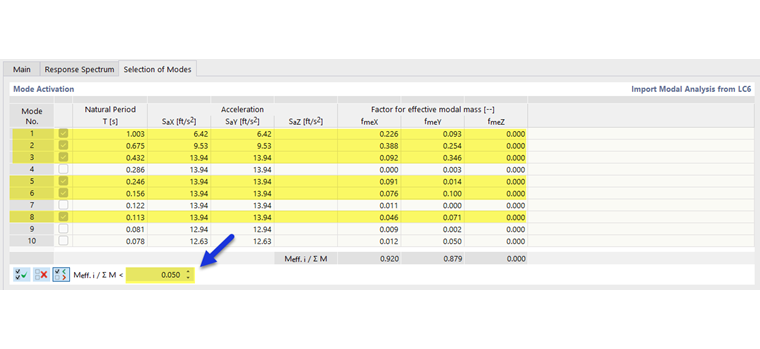

Отменить выбор режимов по критерию |Деактивирует все формы колебаний с эффективным модальным коэффициентом массы меньше значения, которое вы можете указать в поле справа

  1. /#

Совет

В конце таблицы указана сумма эффективных коэффициентов модальных масс fme. Например, в норме EN 1998-1 Ссылка [1 ] 4.3.3.3.1 указано, что сумма эффективных модальных масс учитываемых модальных масс должна достигать не менее 90% от общей необходимо учитывать массу конструкции или все модальные вклады, эффективные модальные массы которых составляют более 5% от общей массы.

В главе # extbookmark manual|эффективный|Natural Frequencies # см. Дополнительную информацию о том, как определить эффективные коэффициенты модальных масс.

График

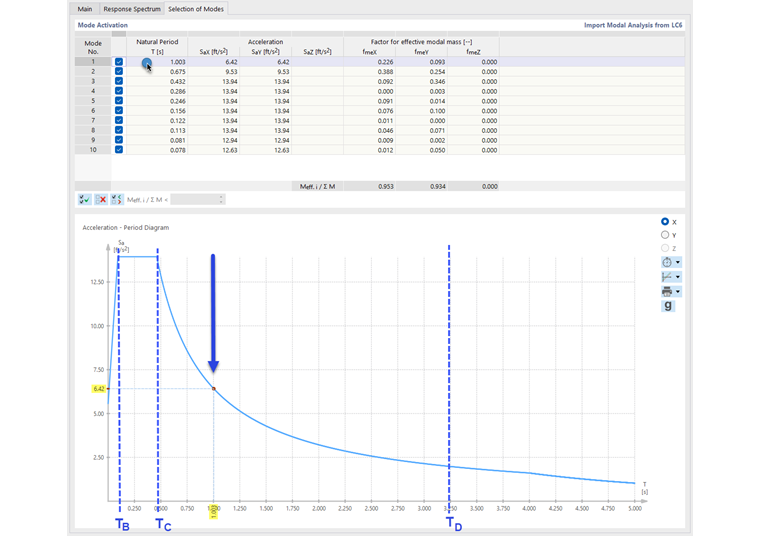

В нижнем разделе показан спектр реакций в виде диаграммы. Если вы выберете строку таблицы, соответствующие значения отобразятся на графике. Таким образом, вы можете быстро проверить, в какой области спектра реакций находится собственная мода.

Для переключения между диаграммами направлений возбуждения по X, Y и Z используйте # extbookmark manual как в главе|diagramResponseSpectra|Спектр реакций № описывает кнопки справа от рисунка.

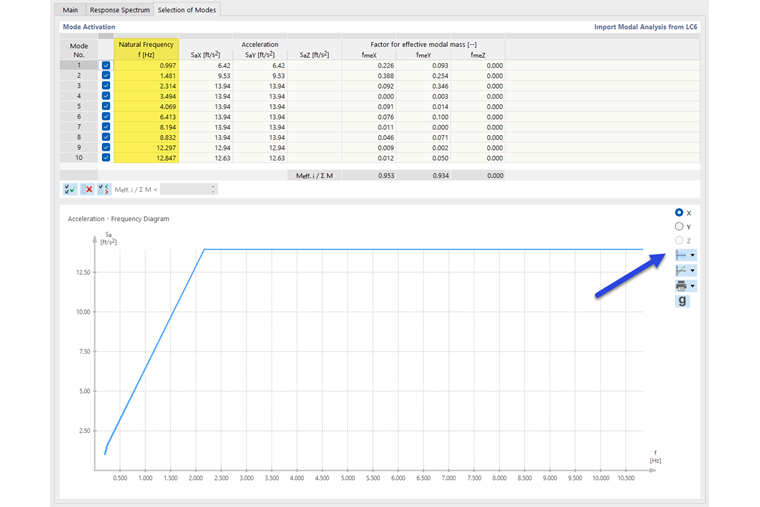

С помощью кнопки Диаграмма, собственная частота вы можете переключить диаграмму на отображение собственных частот f (см. Главу # extbookmark manual|частота|Спектр реакций №). Это тоже влияет на таблицу.

Значения Sa в таблице и на диаграмме отмечены # extbookmark manual|диаграммаScaleFactor|Коэффициент масштабирования # afflicted, который заносится в регистр 'спектра реакций' для каждого направления возбуждения. Если спектр реакций повернут на угол α, направления X и Y, приведенные в таблице ' Активация формы ', будут обозначать соответствующие повернутые местные направления.

Затухание с правилом сочетания CQC

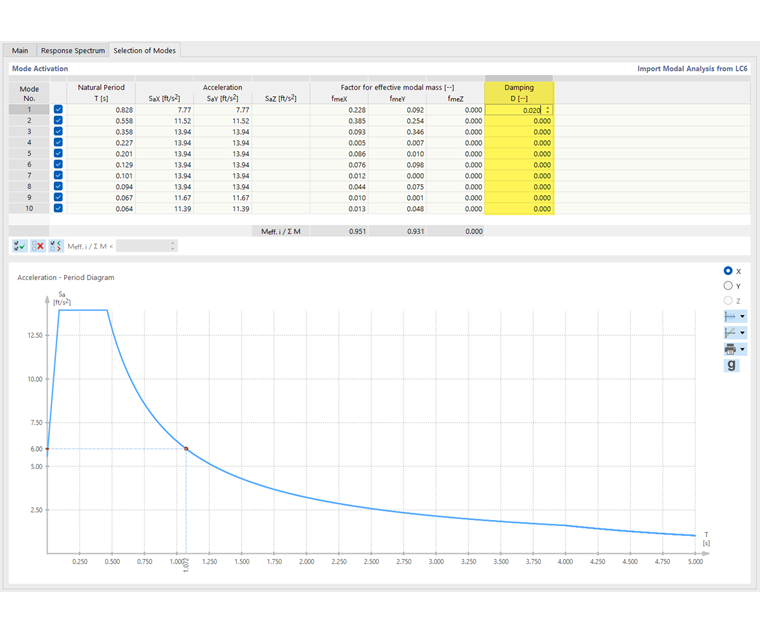

Для правила CQC требуются значения демпфирования Di Лера, которые могут быть определены одинаково (константа) или по-разному для каждой собственной формы модели. Если вы указали в параметрах спектрального анализа , что значения ослабления ' различны для каждой формы ', тогда они должны быть указаны отдельно в столбце ' Аттенюация ' .


Ссылки
  1. EN 1998‑1. (2013). Еврокод 8: Расчет сейсмостойких конструкций - Часть 1: Общие правила, Сейсмические воздействия и правила для надземных сооружений, EN 1998‑1:2004/A1:2013.
