W zakładce Wybór kształtów można określić, które kształty postaci będą istotne dla analizy spektrum odpowiedzi wybranego przypadku obciążenia. Ponieważ analiza opiera się na multimodalnej metodzie spektrum odpowiedzi, można wybrać dowolną liczbę kształtów wymaganych do obliczeń.
Informacje
W przypadku braku wyników analizy modalnej tabela jest pusta. Za pomocą przycisku
można określić kształty bez opuszczania zakładki okna dialogowego.
Aktywacja postaci
W tabeli 'formować aktywację' znajdują się okresy własne T z odpowiednimi przyspieszeniami Sa spektrum odpowiedzi oraz # extbookmark manual|efektywneWspółczynnik masy modalnej|Wymienione efektywne modalne współczynniki masy # fme, które występują w kierunkach X, Y i Z. Spektrum odpowiedzi wybranego wiersza tabeli jest pokazane w poniższej sekcji w postaci wykresu. Informacje w tabeli i na wykresie są ustawione wstępnie w odniesieniu do okresu naturalnego (przycisk
na wykresie).

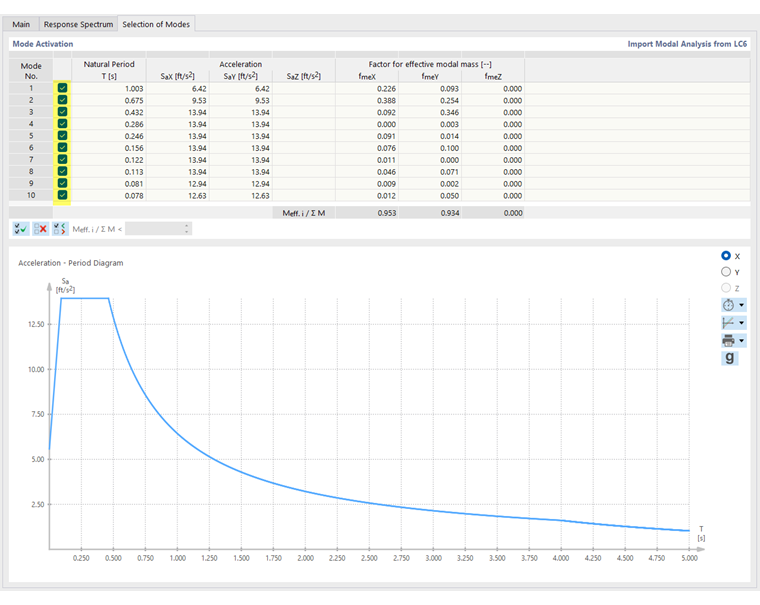

W tabeli należy wybrać kształty modów, które zostaną użyte do analizy spektrum odpowiedzi. Wszystkie kształty są wstępnie ustawione
. Swój wybór można zdefiniować ręcznie, aktywując lub dezaktywując pole wyboru kształtu trybu.
Przyciski pod tabelą ułatwiają wybór kształtów trybu. Przyciski mają następujące funkcje:
| Przycisk | Funkcja |
|---|---|
|
Wybiera wszystkie postacie własne |
|
Dezaktywuje wszystkie postacie modów |
|
Dezaktywuje wszystkie postacie postaci, których efektywny współczynnik masy modalnej jest mniejszy niż wartość, którą można określić w polu po prawej stronie |
W rozdziale # extbookmark manual|efektywne masy modalne|Częstotliwości naturalne # zobacz więcej informacji na temat wyznaczania efektywnych modalnych współczynników masy.
Wykres

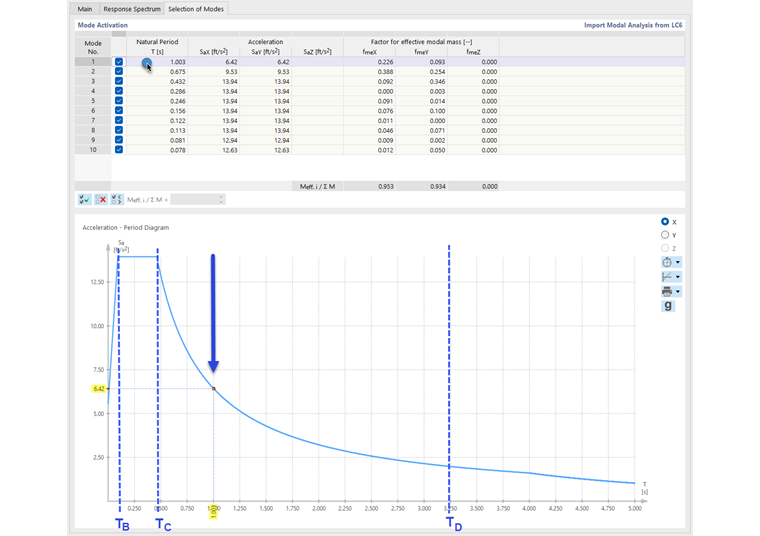

Dolna część przedstawia spektrum odpowiedzi w postaci wykresu. W przypadku wybrania wiersza tabeli na wykresie zostaną wyświetlone odpowiednie wartości. W ten sposób można szybko sprawdzić, w którym obszarze spektrum odpowiedzi leży postać drgań własnych.
Aby przełączać się między wykresami kierunków wzbudzenia w X, Y i Z, należy użyć # extbookmark instrukcji jak w rozdziale|diagramResponseSpectra|Spektrum odpowiedzi # opisuje przyciski znajdujące się po prawej stronie grafiki.

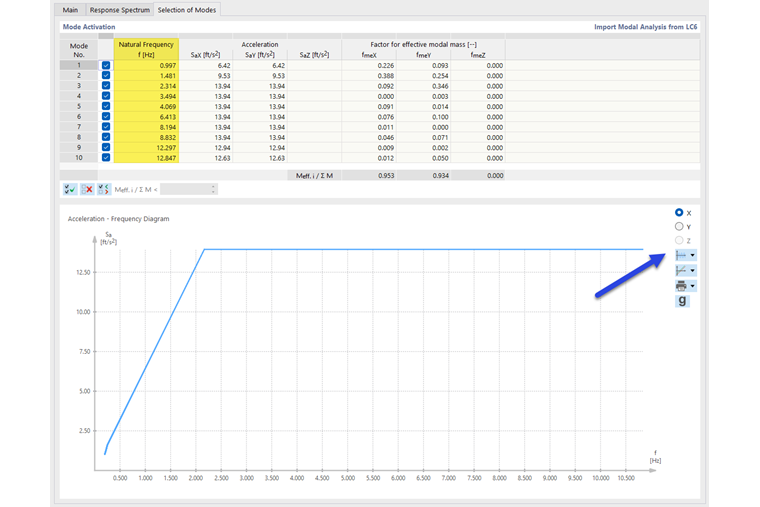

Za pomocą przycisku
można przełączyć wykres na reprezentację częstotliwości drgań własnych f (patrz rozdział # extbookmark instrukcja|częstotliwość|Spektrum odpowiedzi #). Ma to również wpływ na tabelę.
.png?mw=760&hash=04ce148ce033eb1f0e918a1303ca5e9b416c35c1)
Wartości Sa w tabeli i na wykresie oznaczone są #extbookmark manual|wykresScaleFactor|Współczynnik skalowania # zakłócony, który jest wpisywany do rejestru 'widmo odpowiedzi' dla każdego kierunku wzbudzenia. Jeżeli spektrum odpowiedzi jest obrócone o kąt α, kierunki X i Y podane w tabeli 'Aktywacja kształtu' oznaczają odpowiednie obrócone kierunki lokalne.

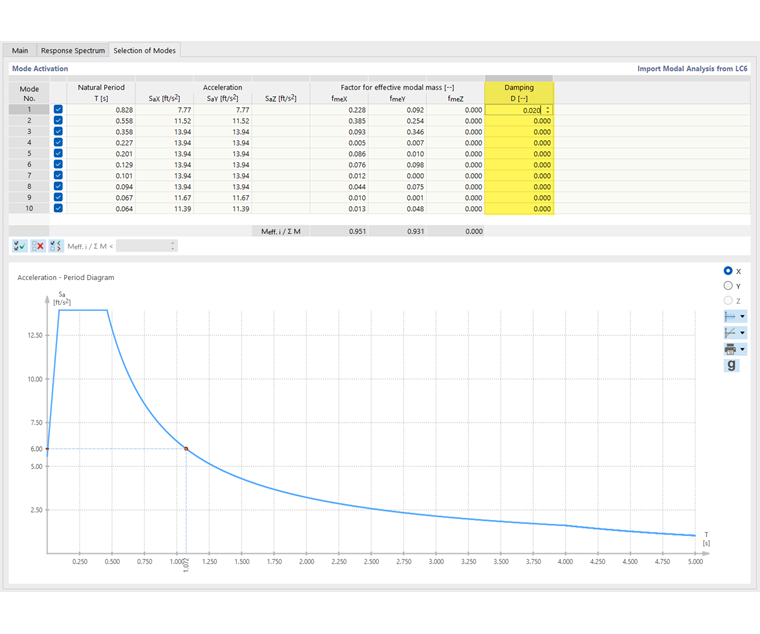

Tłumienie z zastosowaniem reguły kombinacji CQC
W przypadku reguły CQC wymagane są wartości tłumienia Lehra's Di, które można zdefiniować identycznie (stałe) lub inaczej dla każdej postaci własnej modelu. Jeżeli w ustawieniach analizy spektralnej określono, że wartości tłumienia 'dla każdego kształtu ' są różne, należy je określić osobno w kolumnie ' Tłumienie ' .
