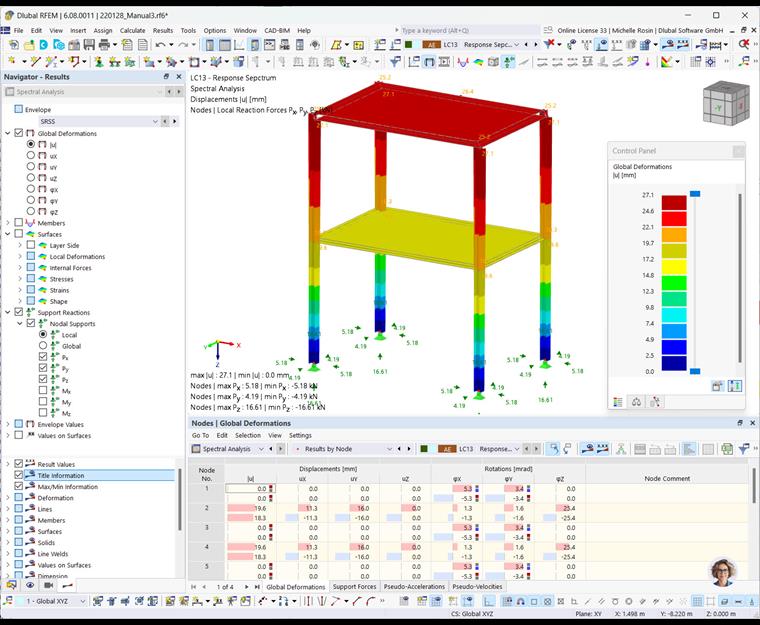

Po pomyślnym zakończeniu obliczeń wyświetlane są wyniki przypadku obciążenia spektrum odpowiedzi: W oknie roboczym widoczne są globalne deformacje jako obwiednia; w tabeli widoczne są odkształcenia, siły podporowe, siły wewnętrzne lub naprężenia poszczególnych obiektów modelu. W ten sposób wyniki analizy spektralnej są w pełni zintegrowane z interfejsem programu RFEM lub RSTAB.
okno robocze

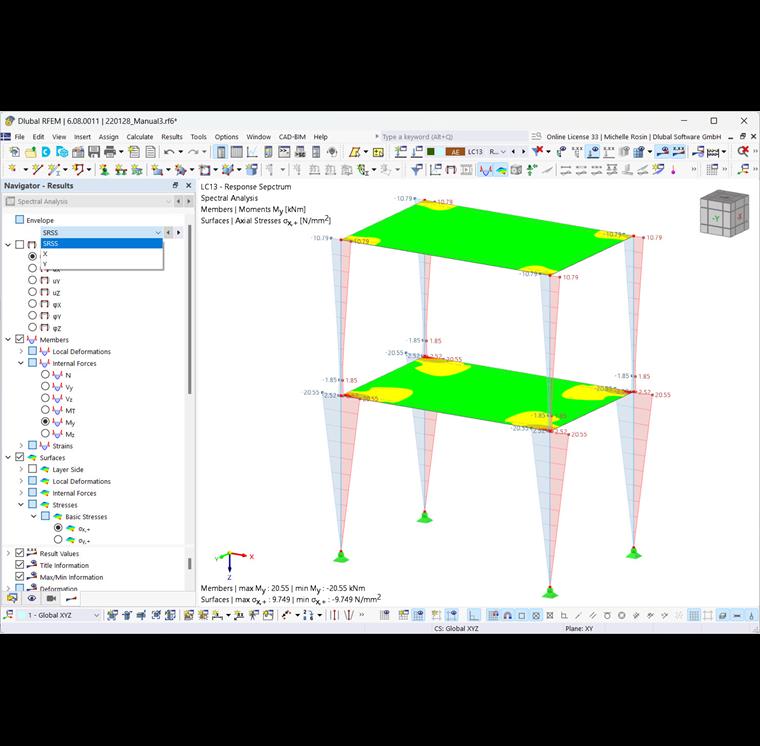

Obwiednia wynika z reguł kombinacji dla odpowiedzi okresowych i dla składowych kierunkowych, które zostały zdefiniowane w Ustawieniach analizy spektralnej. W górnej części 'Nawigatora - Wyniki' należy wybrać metodę kombinacji lub postać własna, która zostanie zastosowana do graficznego przedstawienia wyników. Za pomocą przycisków
i
można również przełączać między wpisami.
W celu przedstawienia graficznego w nawigatorze można wybrać wszystkie typy wyników dostępne również dla przypadku obciążenia statycznego. W zależności od typu modelu są to na przykład globalne odkształcenia, siły wewnętrzne prętów i powierzchni oraz reakcje podporowe. Typy wyników dla obiektów modelu są opisane w rozdziale Wyniki instrukcji obsługi programu RFEM.
Tabela
Tabele wyników analizy dynamicznej są wyświetlane automatycznie podczas wyświetlania wyników przypadku obciążenia dynamicznego. Za pomocą kategorii i podkategorii można kontrolować sposób wyświetlania wyników w tabeli (patrz rozdział Tabele RFEM). instrukcji). Do analizy spektralnej dostępne są różne podkategorie. Zostały one opisane w kolejnych rozdziałach.
Aby szybko przejść do konkretnej tabeli, należy kliknąć odpowiednią zakładkę prawym przyciskiem myszy. Następnie w menu kontekstowym można wybrać żądaną tabelę.
Jednostki i miejsca dziesiętne
Jednostki i miejsca dziesiętne można dostosować w sposób opisany w rozdziale Jednostki i miejsca dziesiętne. Ponieważ zajmujemy się głównie odkształceniami, siłami wewnętrznymi, naprężeniami i odkształceniami, konieczna jest zmiana jednostek]] w instrukcji do programu RFEM, są one istotne dla parametrów kategorii 'Analiza statyczna'.
Eksportuj do programu Excel
Do programu MS Excel można wyeksportować dowolną tabelę wyników analizy spektralnej. W tym celu należy użyć przycisku
na pasku narzędzi tabeli (patrz image
Eksportuj bieżącą tabelę
). Podczas eksportowania bieżącej tabeli wartości są eksportowane z pełną dokładnością.
Aby wyeksportować kilka tabel jednocześnie, należy użyć funkcji Eksportuj w menu Plik. W oknie dialogowym 'Selektor eksportu tabeli' można określić, które tabele mają zostać wyeksportowane (patrz image Wybór tabel do eksportu ).
