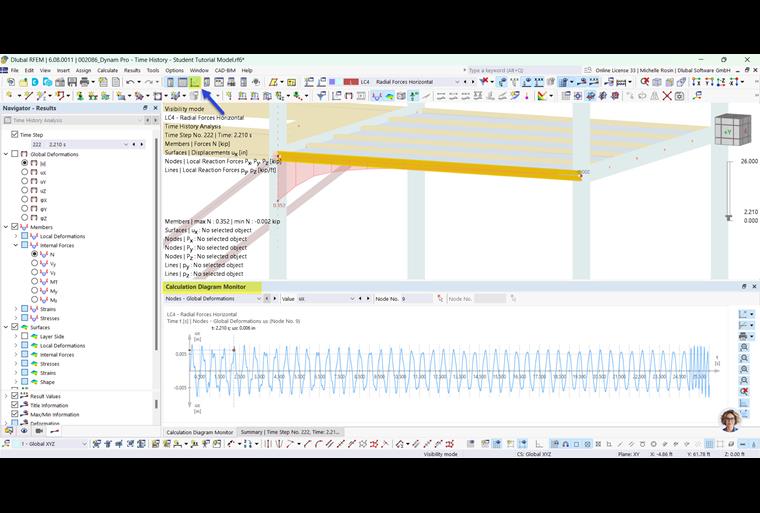

Monitor wykresów obliczeń umożliwia bezpośrednie wyświetlanie wyników węzła w funkcji czasu, bez konieczności wcześniejszego definiowania jednego lub więcej wykresów obliczeń. Funkcję tę można wywołać za pomocą przycisku [Wybierz] na pasku narzędzi.
Monitor wykresów obliczeniowych znajduje się domyślnie pod tabelą. Można go umieścić w dowolnym miejscu, przesuwając pasek tytułu myszą. Następnie dostosuj rozmiar okna.

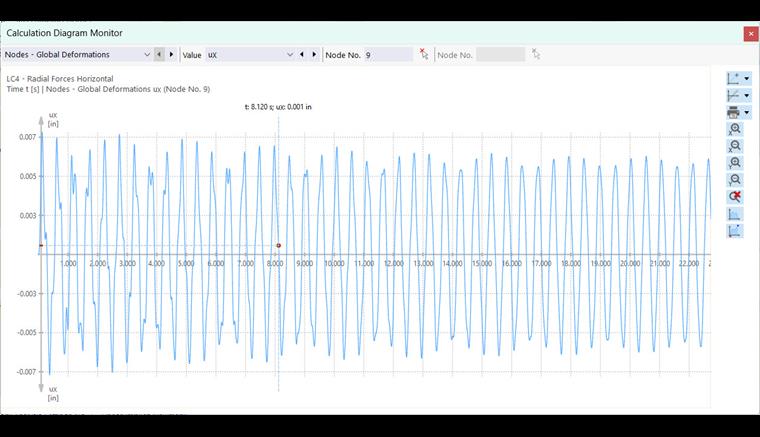

Wybierz typ wyniku na pierwszej liście po lewej stronie. Następnie na drugiej liście ('Wartość') należy określić, które wartości wyników mają zostać wyświetlone. Numer żądanego węzła należy wprowadzić lub zdefiniować za pomocą przycisku
graficznie na modelu.
Sposób wyświetlania można dostosować za pomocą przycisków po prawej stronie. Funkcje te są opisane w rozdziale Antwortspektrum rozdziału.
