Monitor de diagrama de cálculo

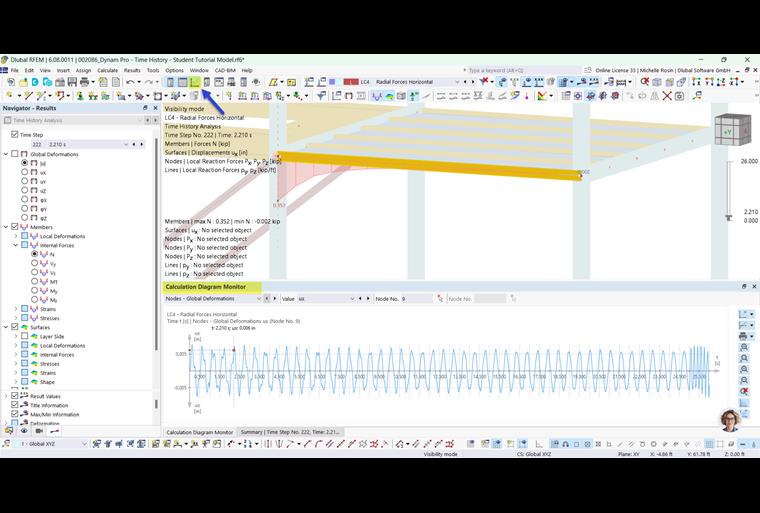

El monitor del diagrama de cálculo le permite mostrar directamente los resultados de un nudo en función del tiempo sin tener que definir uno o más diagramas de cálculo de antemano. Puede acceder a esta función usando el botón [Seleccionar] Monitor de Diagrama de Cálculo en la barra de herramientas.

De forma predeterminada, el monitor del diagrama de cálculo se encuentra debajo de la tabla. Puede colocarlo donde sea apropiado tomando su barra de título con el ratón y moviéndolo. Luego, ajuste el tamaño de la ventana.

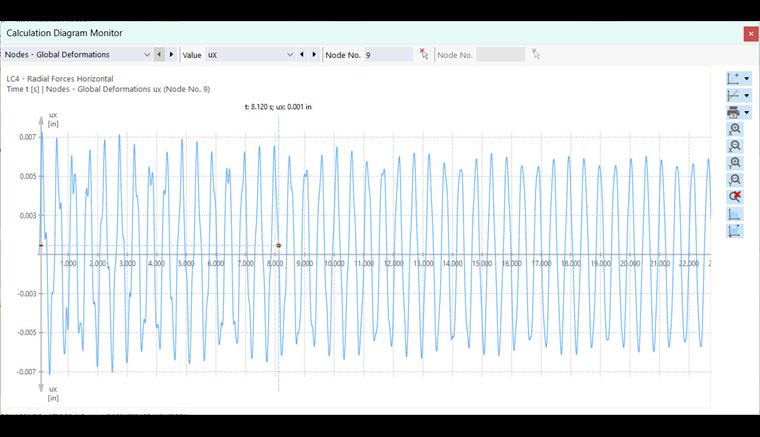

Seleccione el tipo de resultado en la primera lista a la izquierda. Luego, en la segunda lista ('Valor'), especifique qué valores de resultados se van a mostrar. Introduzca el número del nudo relevante o defínalo con el botón Seleccionar individualmente gráficamente en el modelo.

Puede ajustar la visualización con los botones a la derecha. Las funciones se describen en el capítulo Antwortspektrum capítulo.

Consejo

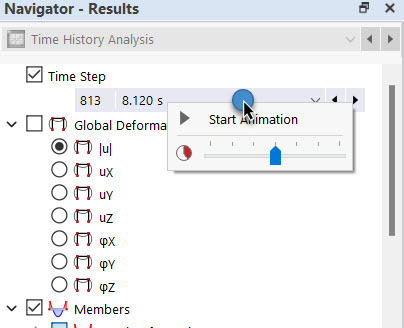

Si inicia la animación de los pasos de tiempo en el Navegador - Resultados, los valores móviles también se muestran a lo largo del diagrama.
