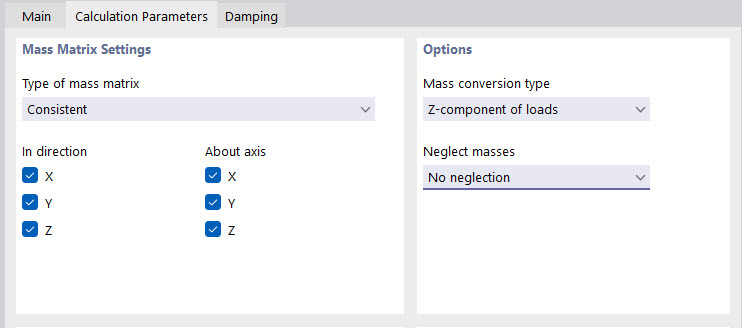

La pestaña Parámetros de cálculo solo está disponible para el tipo de análisis 'Análisis lineal implícito de Newmark'. Aquí puede definir la matriz de masas y las direcciones de las masas actuantes. En el caso de un análisis modal lineal, la configuración para las masas actuantes y la matriz de masas se toman del Caso de carga del análisis modal .
Configuración de la matriz de masas
Los siguientes tipos de matrices de masas están disponibles para su selección en la lista:
- Diagonal
- Consistente
- Unidad
Los tipos individuales se describen en el capítulo Configuración del análisis modal .
Las seis casillas controlan en qué dirección o sobre qué ejes actúan las masas al determinar los valores propios. Las masas pueden actuar en las direcciones de desplazamiento global X, Y o Z, y girar sobre los ejes X, Y y Z. Seleccione las casillas correspondientes. Se debe activar al menos una dirección o eje para que se calculen los valores propios.
Utilice las seis casillas para definir las direcciones globales en o respecto a los ejes globales de las masas. Esta configuración cambia la matriz de masas.
Opciones
En esta sección del diálogo, puede introducir la configuración para el 'Tipo de conversión de masas' o 'Omitir masas'. Las opciones correspondientes también se describen en el capítulo Configuración del análisis modal .
