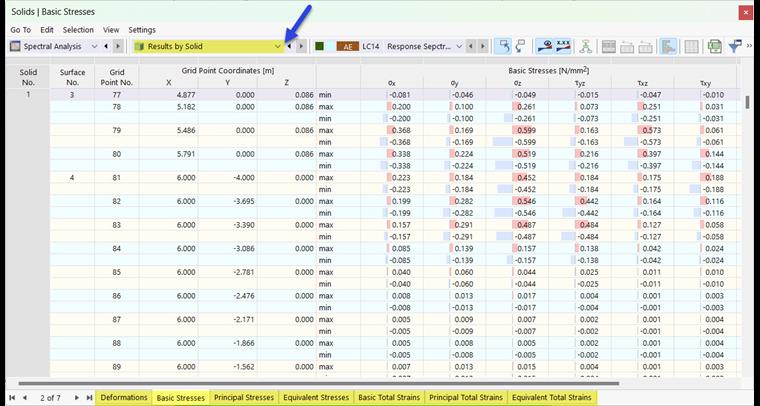

En la categoría de resultados de la tabla Resultados por sólido, se incluye una lista de resultados numéricos, que se muestran en los puntos de la rejilla de las superficies de contorno de los Sólidos existentes. Los resultados están ordenados por número de sólido.
Deformaciones
Las deformaciones de las superficies de contorno del sólido se muestran en relación con los ejes globales. Puede controlar la visualización gráfica a través de la categoría del navegador 'Deformaciones globales' (consulte la imagen Resultados del análisis espectral ). La tabla incluye una lista de los resultados correspondientes en la pestaña 'Deformaciones'.
Tensiones
Las tensiones de las superficies de contorno del sólido se dividen en tres categorías:
- Tensiones básicas: tensiones en la dirección de los ejes de la superficie
- Tensiones principales: tensiones en la dirección de los ejes principales
- Tensiones equivalentes: Combinación de tensiones principales según von Mises, Tresca, Rankine o Bach
En la categoría del navegador 'Sólidos' → 'Tensiones', especifique el tipo de resultado para la representación del gráfico. La tabla incluye una lista de tensiones superficiales del sólido en las pestañas 'Tensiones básicas', 'Tensiones principales' y 'Tensiones equivalentes'.
Deformaciones
Las deformaciones de las superficies de contorno del sólido se dividen en tres categorías:
- Deformaciones totales básicas: deformaciones en la dirección de los ejes de la superficie
- Deformaciones totales principales: deformaciones en la dirección de los ejes principales
- Deformaciones totales equivalentes: combinación de las deformaciones totales según von Mises, Tresca, Rankine o Bach
En la categoría del navegador 'Sólidos' → 'Deformaciones', especifique el tipo de resultado para la representación gráfica. La tabla incluye una lista de las deformaciones superficiales del sólido en las pestañas 'Deformaciones totales básicas', 'Deformaciones totales principales' y 'Deformaciones totales equivalentes'.
