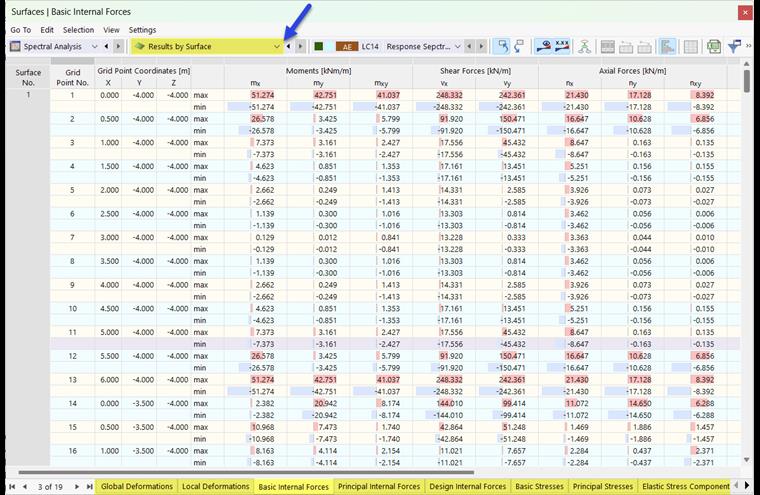

En la categoría de resultados de la tabla Resultados por superficie (consulte la imagen Subcategoría para resultados del análisis espectral ), los resultados numéricos se incluyen en una lista, estando disponibles en los puntos de rejilla de las Superficies. Los resultados se ordenan por número de superficie.
Deformaciones
Las deformaciones de las superficies se generan en relación con los ejes globales, así como con los ejes locales de la superficie. Puede controlar la representación gráfica utilizando las categorías del navegador 'Deformaciones globales' y 'Superficies' → 'Deformaciones locales' (consulte la imagen Resultados del análisis espectral ). La tabla incluye una lista de los resultados correspondientes en las pestañas 'Deformaciones globales' y 'Deformaciones locales'.
Esfuerzos internos
Los esfuerzos internos de la superficie se subdividen en tres categorías:
- Esfuerzos internos básicos: esfuerzos internos y momentos en la dirección de los ejes de la superficie
- Esfuerzos internos principales: esfuerzos internos y momentos en la dirección de los ejes principales
- Esfuerzos internos de cálculo: esfuerzos internos y momentos según DIN V ENV 1992-1-1 [1] Apéndice 2, A 2.8 y A 2.9
Defina el tipo de resultado para la representación gráfica en la categoría del navegador 'Superficies' → 'Esfuerzos internos'. La tabla incluye una lista de los esfuerzos internos de la superficie en las pestañas 'Esfuerzos internos básicos', 'Esfuerzos internos principales' y 'Esfuerzos internos de cálculo'.
Tensión
Las tensiones superficiales se subdividen en cuatro categorías:
- Tensiones básicas: tensiones en la dirección de los ejes de la superficie
- Tensiones principales: tensiones en la dirección de los ejes principales
- Componentes de la tensión elástica: componentes de la tensión de los momentos flectores y esfuerzos de membrana
- Tensiones equivalentes: combinación de las tensiones básicas según von Mises, Tresca, Rankine o Bach
Defina el tipo de resultado para la representación gráfica en la categoría del navegador 'Superficies' → 'Tensiones'. La tabla incluye una lista de las tensiones superficiales en las pestañas 'Tensiones básicas', 'Tensiones principales', 'Componente de tensión elástica' y 'Tensiones equivalentes'.
Deformaciones
Las deformaciones superficiales se subdividen en cuatro categorías:
- Deformaciones totales básicas: deformaciones en la dirección de los ejes de la superficie
- Deformaciones totales principales: deformaciones en la dirección de los ejes principales
- Deformaciones totales máximas: valores extremos de deformaciones
- Deformaciones totales equivalentes: combinación de las deformaciones totales básicas según von Mises, Tresca, Rankine o Bach
Defina el tipo de resultado para la representación gráfica en la categoría del navegador 'Superficies' → 'Deformaciones'. La tabla incluye una lista de las deformaciones de la superficie en las pestañas 'Deformaciones totales básicas', 'Deformaciones totales principales', 'Deformaciones totales máximas' y 'Deformaciones totales equivalentes'.
Tensiones de contacto
Para las superficies provistas de Apoyos en superficie, puede visualizar las 'Tensiones de contacto' en el navegador y en la tabla.
