En la pestaña Espectro de respuesta, puede asignar espectros de respuesta a las direcciones individuales de excitación que se pueden usar para determinar las cargas sísmicas.
Asignar espectros de respuesta
En este apartado se va a determinar en qué dirección del eje global actúa un espectro de respuesta y qué espectro es relevante en cada caso. Para las direcciones de excitación individuales pueden ser eficaces diferentes espectros de respuesta.

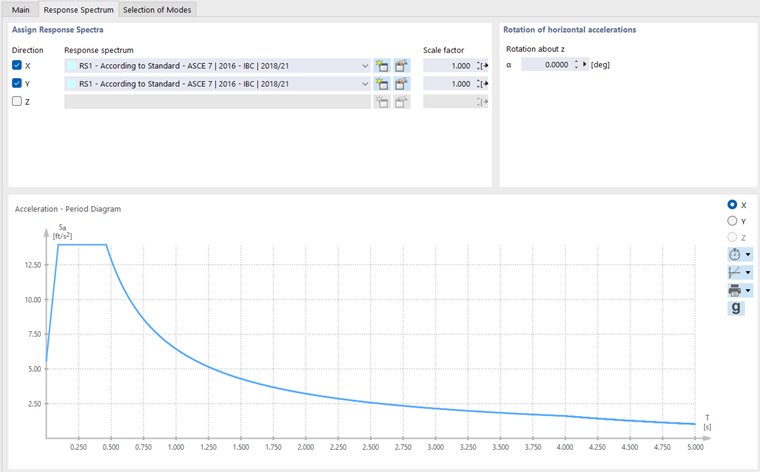

Al menos se debe activar una 'Dirección'. Luego, seleccione uno de los Espectros de respuesta existentes para esta dirección de la lista. Puede crear un nuevo espectro con el botón y editar el espectro seleccionado con el botón .
Puede especificar un 'Factor de escala' para cada dirección a fin de aumentar o aplanar el espectro de respuesta. Puede comprobar el resultado del cambio de escala en el Diagrama y en la pestaña Selección de modos en una tabla, donde se muestran los valores del diagrama a escala.
Giro de aceleraciones horizontales
La dirección de excitación se puede girar con un ángulo en el plano XY. Por ejemplo, si el espectro de respuesta va a excitar el modelo en un ángulo de 45° alrededor del eje Z, active solo la dirección X para el espectro de respuesta y especifique el ángulo α como 45°.
Diagrama
La sección inferior muestra el espectro de respuesta leído como un diagrama. El gráfico estándar es el diagrama aceleración-periodo. Puede usar los botones X, Y y Z a la derecha del diagrama para controlar en qué dirección se muestra.
Si mueve el ratón a lo largo del gráfico, aparecen las abscisas y ordenadas respectivas. Puede hacer zoom con la rueda del ratón, mover el diagrama con el botón primario del ratón y hacer doble clic en la rueda del ratón para restaurar la vista general del diagrama.
Abscisa: periodo o frecuencia

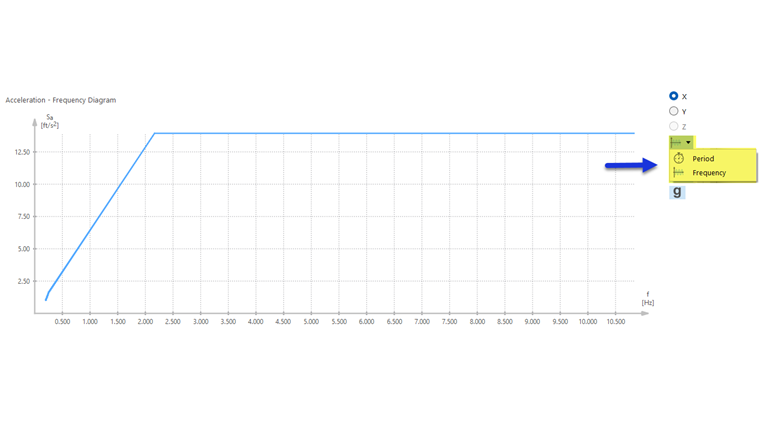

El diagrama se puede mostrar como un diagrama aceleración-periodo o diagrama aceleración-frecuencia'. Use el botón lista para especificar qué tamaño se usa para el eje de abscisas.
Representación: lineal o logarítmica

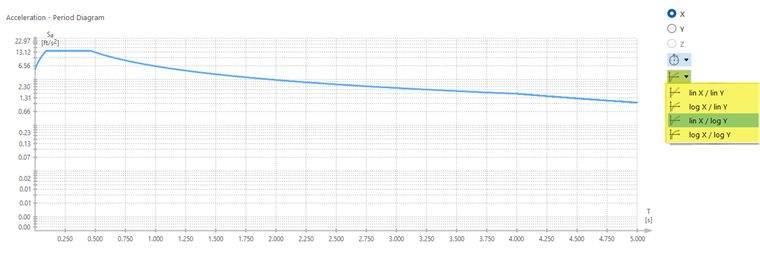

Una división lineal (lin) y logarítmica (logarítmica) de los ejes es posible para una visualización óptima. Las siguientes opciones están disponibles a través del botón lista:
- lin X / lin Y
- log X / lin Y
- lin X / log Y
- log X / log Y
Función de impresión
El diagrama también se puede imprimir. Tiene las siguientes opciones:
- Directo a la impresora
- Al informe
- Imprimir gráfico en PDF
- Imprimir gráfico en portapapeles
- Imprimir gráfico en archivo
La impresión de gráficos se describe en el capítulo Gráfico del manual de RFEM.
