La categoría de resultados de la tabla Resultados por nudo enumera los resultados del análisis en el dominio del tiempo que están disponibles en los nodos. Los resultados en las pestañas individuales se ordenan por números de nudo.
Deformaciones globales

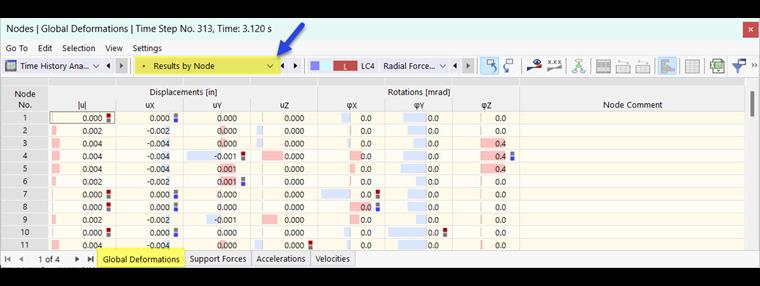

Puede mostrar las deformaciones en nudos gráficamente utilizando la categoría del navegador 'Deformaciones globales' (consulte la imagen Resultados del análisis en el dominio del tiempo ). En el registro de la tabla 'Deformaciones globales' se muestran las deformaciones de los nudos en forma numérica.
Se especifican el desplazamiento total absoluto |u|, los desplazamientosuX,uY yuZ, así como los girosφX,φY yφZ. Al final de la tabla, puede encontrar los valores máximos y mínimos de los componentes de deformación individuales.
Si la se muestra la envolvente de resultados en la ventana de trabajo, la tabla contiene dos valores de resultados para cada nudo - el máximo y el mínimo de todos los pasos de tiempo.
esfuerzos en apoyo

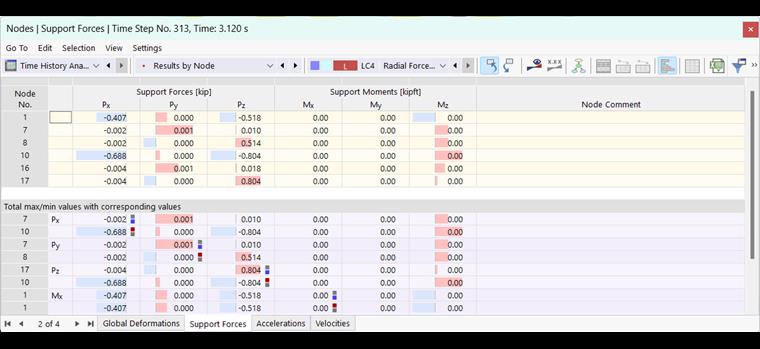

La pestaña 'Esfuerzos en apoyo' incluye una lista de fuerzas y momentos que se introducen en cada apoyo en nudo.
Aceleraciones
En la pestaña 'Aceleraciones', puede ver las aceleraciones que se aplican a los nudos individuales. Se indican la aceleración total absoluta |u"|, las aceleraciones u"X, u"Y y u"Z, así como las aceleraciones angulares φ"X, φ"Y y φ"Z.
Las aceleraciones solo se muestran en forma de tabla; no se pueden mostrar gráficamente.
Velocidades
La pestaña 'Velocidades' enumera las velocidades que están presentes en cada nudo. La velocidad total absoluta |u'|, las velocidades u'X, u'Y, y u'Z, así como las velocidades angulares φ'X, φ'Y, y φ'Z.
Estos resultados también están disponibles solo en forma de tabla.
