В категории результатов таблицы Результаты по узлам перечислены результаты анализа изменений во времени, которые доступны в узлах . Результаты в отдельных вкладках сортируются по номерам узлов.
Общие деформации
Узловые деформации можно отобразить графически с помощью навигатора категории 'Общие деформации' (см.|image044558|Результаты анализа изменений во времени#). Во вкладке таблицы 'Общие деформации' деформации узлов отображаются численно.
Задаются абсолютное общее перемещение |u|, перемещения uX, uY и uZ, а также повороты φX, φY и φZ. В конце таблицы приведены максимальные и минимальные значения отдельных компонентов деформации.
Если в руководстве пакет результатов отображается в рабочем окне, таблица содержит два значения результата для каждого узла - максимальный и минимальный из всех шагов времени.

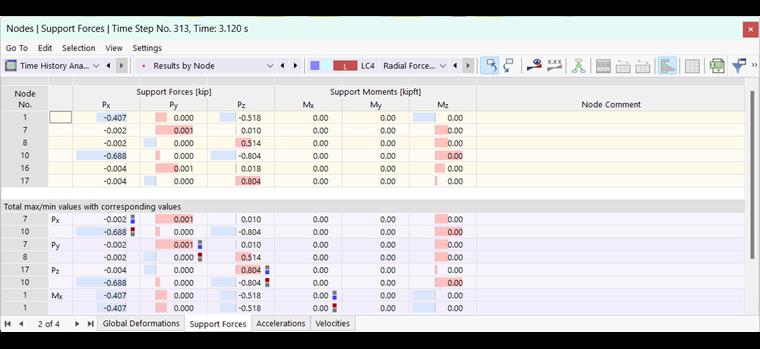

опорные реакции
Во вкладке 'Опорные реакции' перечислены силы и моменты, которые передаются в каждую узловую опору.
Ускорения
Во вкладке 'Ускорения' можно увидеть ускорения, которые применяются к отдельным узлам. Изображаются абсолютное общее ускорение |u"| , ускорения u"X, u"Y и u"Z, а также угловые ускорения φ"X, φ"Y и φ"Z.
Ускорения отображаются только в табличной форме; они не могут быть отображены графически.

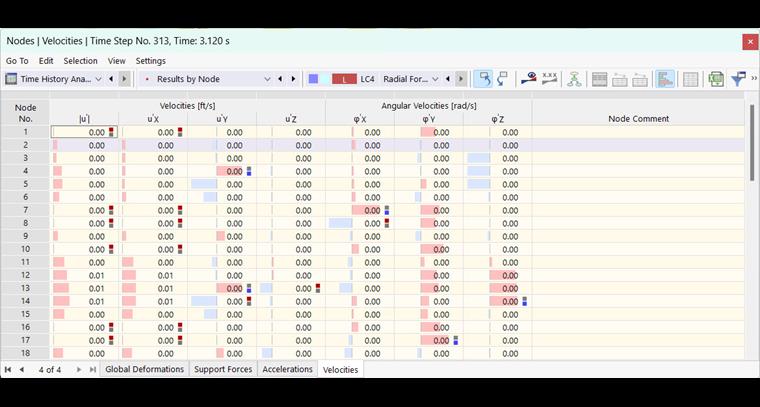

Скорости
Во вкладке 'Скорости' перечислены скорости в каждом узле. Абсолютная общая скорость |u'| , скорости u'X, u'Y, и u'Z, а также угловые скорости φ'X, φ'Y, и φ'Z.
Эти результаты также доступны только в табличной форме.
