Результаты

После успешного расчета отображаются результаты загружения модального расчета: Вы можете увидеть первую форму колебаний в рабочем окне, собственные числа и собственные частоты отдельных форм колебаний в таблице. Таким образом, результаты динамического расчета полностью интегрированы в программный интерфейс RFEM или RSTAB.

рабочее окно

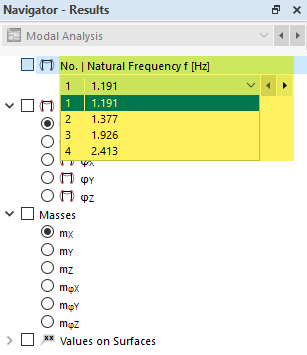

Выберите форму колебаний, результаты которой вы хотите отобразить в виде графика, из списка вверху навигатора ' - Результаты '. Вы также можете использовать кнопки Предыдущий и Next для переключения между отдельными формами колебаний.

Для графического отображения в навигаторе доступны следующие типы результатов:

  • Собственная форма : абсолютное полное перемещение, нормированное перемещение по uX, uY или uZ, нормированное вращение по φX, φY или φZ
  • Массы : поступательные составляющие перемещений uX, uY или uZ, вращательные составляющие поворотов φX, φY или φZ
  • Значения на поверхностях

Важный

Максимальная деформация, отображаемая на графике, зависит от масштабирования форм колебаний .

Таблица

Таблицы результатов динамического расчета отображаются автоматически при отображении результатов динамического загружения. Вы можете использовать категории и подкатегории для управления отображением результатов в таблице (см. Главу tables Руководства RFEM). Для модального анализа доступны различные подкатегории. Они представлены в следующих главах.

Инфо

В целом параметры оценки результатов описаны в главе оценка результатов RFEM руководство.
