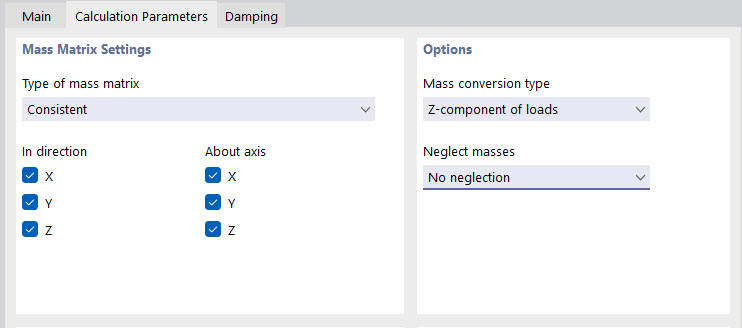

Вкладка диалога Параметры расчета доступна только для расчета типа 'Линейный неявный анализ по Ньюмарку'. Здесь же можно задать матрицу масс и направления действующих масс. В случае линейного модального расчета, настройки действующих масс и матрицы масс берутся из приданного Загружение модального анализа .
Параметры матрицы масс
Для выбора в списке доступны следующие типы матриц масс:
- Диагональ
- Согласованная
- Единица измерения
Отдельные типы описаны в главе Параметры модального анализа глава.
Данные шесть флажков определяют, в каком направлении или вокруг каких осей действуют массы при нахождении собственных значений. Массы могут действовать в глобальных направлениях перемещения X, Y или Z, а также вращаться вокруг осей X, Y и Z. Установите соответствующие флажки. Для расчета собственных чисел необходимо активировать хотя бы одно направление или ось.
Используйте шесть флажков для задания глобальных направлений вдоль или вокруг глобальных осей масс. Эти настройки изменяют матрицу масс.
Опции
В данном разделе диалога можно задать настройки для 'типа преобразования масс' или 'Не учитывать массы'. Соответствующие параметры также описаны в Параметры модального анализа глава.
