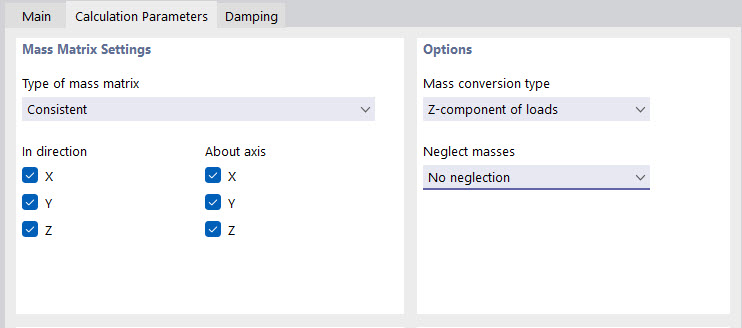

L'onglet Paramètres de calcul n'est disponible que pour le type d'analyse « Analyse linéaire implicite de Newmark ». Vous pouvez y définir la matrice de masse et les directions des masses agissantes. Dans le cas d'une analyse modale linéaire, les paramètres des masses agissantes et de la matrice de masse sont issus des Cas de charge de l'analyse modale .
Paramètres de la matrice de masse
Les types de matrices de masse suivants peuvent être sélectionnés dans la liste :
- Diagonale
- Constante
- Unitaire
Les types individuels sont décrits dans le chapitre Paramètres pour l'analyse modale .
Les six cases contrôlent dans quelle direction ou autour de quels axes les masses agissent lors de la détermination des valeurs propres. Les masses peuvent agir dans les directions de déplacement global X, Y ou Z ainsi que tourner autour des axes X, Y et Z. Cochez les cases correspondantes. Au moins une direction ou un axe doit être activé pour que les valeurs propres puissent être calculées.
Définissez dans quelle direction globale ou autour de quels axes globaux les masses agissent à l'aide des six cases à cocher. Ces paramètres modifient la matrice de masse.
Options
Dans cette section de la boîte de dialogue, vous pouvez entrer les paramètres pour le « type de conversion de masse » ou « négliger les masses ». Les options correspondantes sont également décrites dans le chapitre Paramètres pour l'analyse modale .
