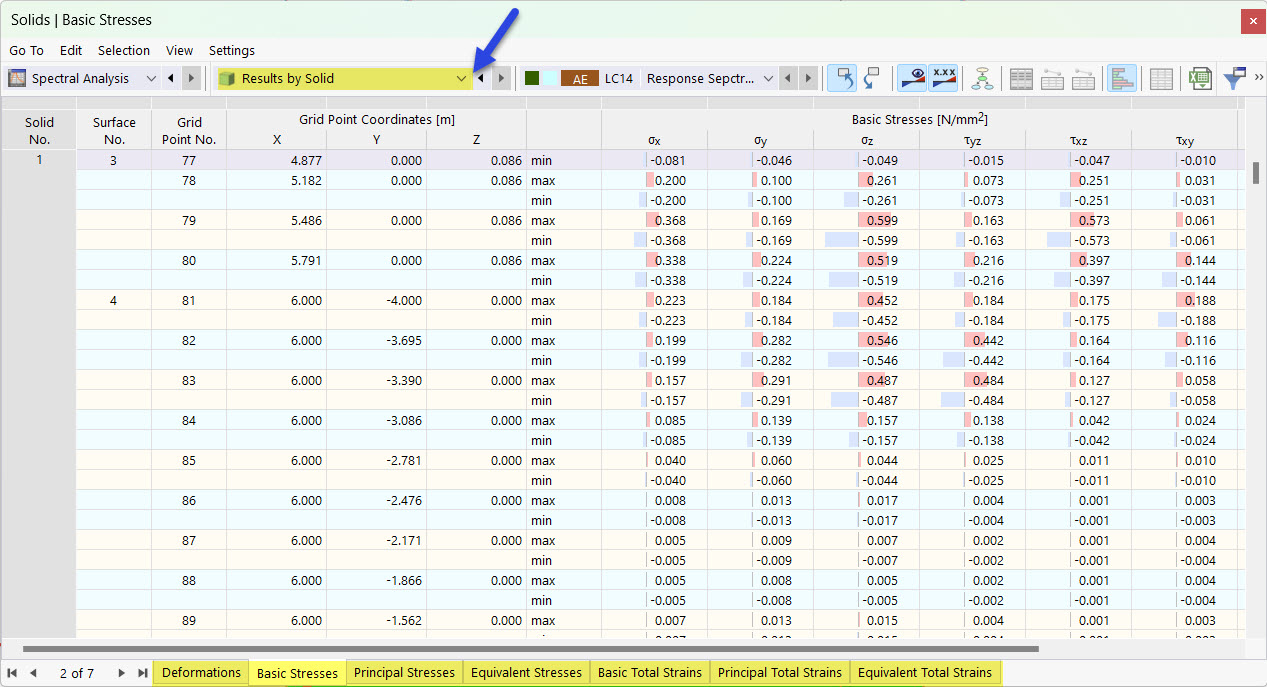

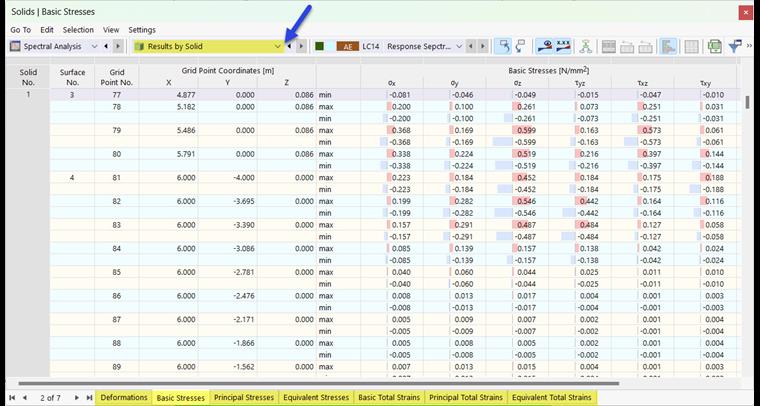

La catégorie Résultats par solide du tableau affiche les résultats numériques des points de grille des surfaces de contour des solides. Les résultats sont classés par numéro de solide.
Déformations
Les déformations des surfaces de contour des solides sont affichées par rapport aux axes globaux. Vous pouvez contrôler l'affichage graphique via la catégorie « Déformations globales » du navigateur (voir l'image Résultats de l'analyse spectrale ). Le tableau répertorie les résultats correspondants dans l'onglet « Déformations ».
Contraintes
Les contraintes des surfaces de contour sont réparties en trois catégories :
- Contraintes de base : contraintes dans la direction des axes surfaciques
- Contraintes principales : contraintes dans la direction des axes principaux
- Contraintes équivalentes : Combinaison des contraintes principales selon von Mises, Tresca, Rankine ou Bach
Dans la catégorie du navigateur « Solides » → « Contraintes », spécifiez le type de résultat pour l'affichage graphique. Le tableau répertorie les contraintes des surfaces de solides dans les onglets « Contraintes de base », « Contraintes principales » et « Contraintes équivalentes ».
Déformations
Les déformations des surfaces de contour sont réparties en trois catégories :
- Déformations de base totales : déformations dans la direction des axes surfaciques
- Déformations principales totales : déformations dans la direction des axes principaux
- Déformations équivalentes totales : Combinaison des déformations totales selon von Mises, Tresca, Rankine ou Bach
Dans la catégorie du navigateur « Solides » → « Déformations », spécifiez le type de résultat pour l'affichage graphique. Le tableau répertorie les déformations des surfaces de solides dans les onglets « Déformations de base totales », « Déformations principales totales » et « Déformations équivalentes totales ».
