Résultats par barre

Les résultats de l'analyse pushover par barres sont répertoriés dans la catégorie Résultats par barre du tableau. Les résultats sont triés par numéro de barre dans les deux onglets.

Informations

Le chapitre {%}#/de/downloads-und-infos/dokumente/online-handbuecher/rfem-6/000481 Ergebnisse stabweise]] des RFEM-Handbuchs sind die Standard-Ergebnisarten für Stäbe beschrieben.

Déformations locales

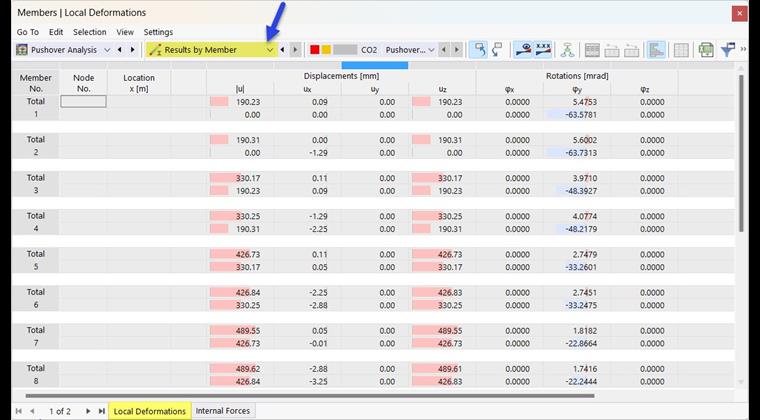

Vous pouvez afficher graphiquement les déformations locales de barre à l'aide de la catégorie du navigateur « Barres » « Déformations locales » (voir l'image Sélection des déformations locales de barres dans le navigateur ). Les valeurs des déformations de barre sont répertoriées dans l'onglet « Déformations locales ».

Les résultats suivants sont disponibles :

  • Déplacement total absolu |u|
  • Lokale Verschiebungen ux, uy und uz
  • Rotations locales φx, φy et φz

Les déformations se rapportent aux axes locaux de la barre.

efforts internes

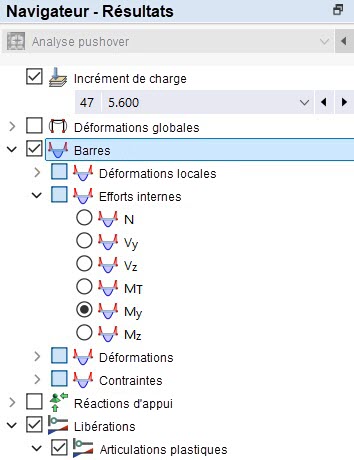

Vous pouvez afficher graphiquement les efforts internes de barre à l'aide de la catégorie du navigateur « Barres » → « Efforts internes ».

Dans l'onglet « Efforts internes », les efforts internes des barres sont affichés sous forme numérique.

Les résultats suivants sont disponibles :

  • Forces N, Vy et Vz
  • Moments MT, My et Mz

Informations

Die Ergebnisse der Tabelle sind auf die Laststufe bezogen, die Sie im Navigator eingestellt haben (siehe Bild Sélectionner l'incrément de charge ).
