Masses additionnelles

Si des masses supplémentaires agissent en plus des charges statiques, vous pouvez les prendre en compte à l'aide du type de charge de masse. Dans RFEM, cela est possible pour les charges nodales, de barre, linéiques et surfaciques, dans RSTAB uniquement pour les charges nodales et de barre. Vous pouvez ajouter les masses supplémentaires dans les cas de charge respectifs.

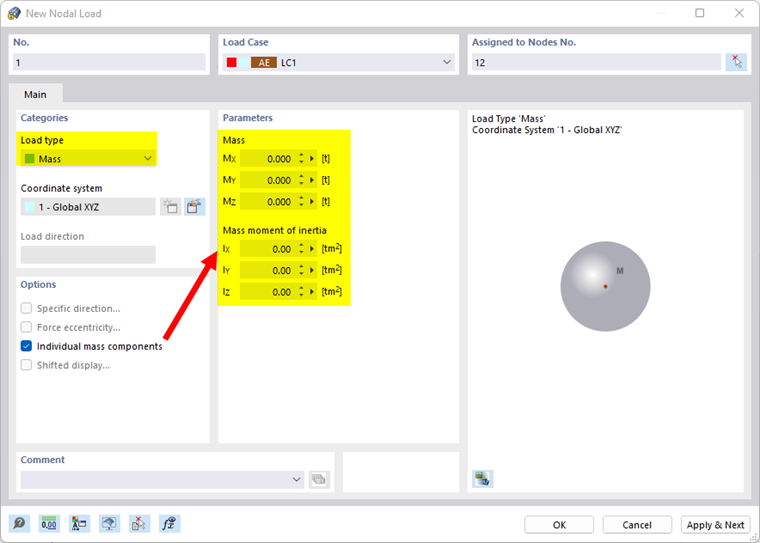

Masses nodales additionnelles

Vous pouvez définir la « Masse » M ou les « Composantes de la masse » qui agissent au nœud dans les directions X, Y et Z. Dans ce dernier cas, il est également possible de spécifier le « Moment d'inertie » IX, IY et IZ afin de modéliser des points de masse plus complexes. Par exemple, les mouvements de rotation d'une machine peuvent être approximativement pris en compte.

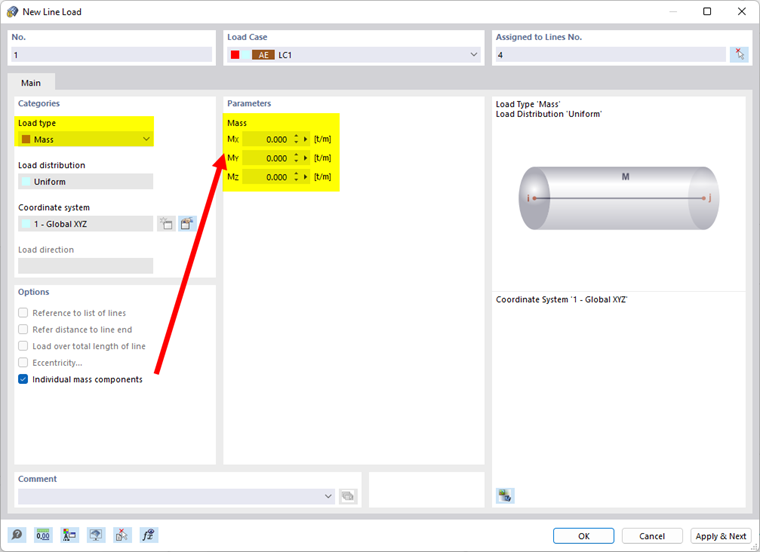

Masses linéiques additionnelles (RFEM uniquement)

Vous pouvez définir la masse linéique M ou les « Composantes de la masse » qui agissent sur la ligne dans les directions X, Y et Z.

Les masses linéiques sont exprimées en [t par unité de longueur].

Astuce

Vous pouvez modifier l'unité dans la boîte de dialogue Unités et décimales. Pour ce faire, utilisez le bouton Einheiten und Dezimalstellen en bas de la boîte de dialogue.

Masses de barre additionnelles

Vous pouvez définir la masse de barre M ou les « Composantes de la masse » qui agissent sur la barre dans les directions X, Y et Z. Les masses de barre sont exprimées en [t par unité de longueur].

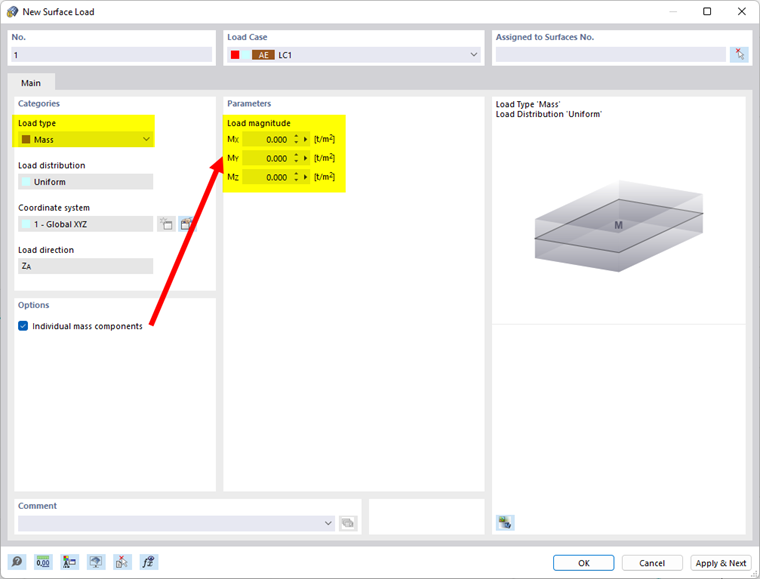

Masses surfaciques additionnelles (RFEM uniquement)

Spécifiez la masse surfacique M ou les « Composantes de la masse » qui agissent sur la surface dans les directions X, Y et Z. Les masses surfaciques sont exprimées en [t par unité de surface].
