Diagrammes de calcul

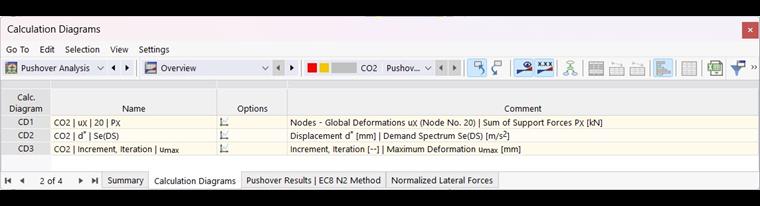

Tous les diagrammes de calcul que vous avez définis sont répertoriés dans l'onglet Diagrammes de calcul de la catégorie de tableau « Aperçu ». Des types de diagrammes spéciaux sont disponibles pour l'analyse pushover.

Informations

Le chapitre Diagrammes de calcul du manuel RFEM explique comment créer des diagrammes de calcul.

Le bouton Afficher le diagramme de calcul dans la colonne « Options » vous permet de vérifier les paramètres d'un diagramme de calcul. La boîte de dialogue Modifier le diagramme de calcul apparaît. Vous pouvez également utiliser la catégorie « Diagrammes de calcul » dans le Navigateur - Données pour ouvrir cette boîte de dialogue.

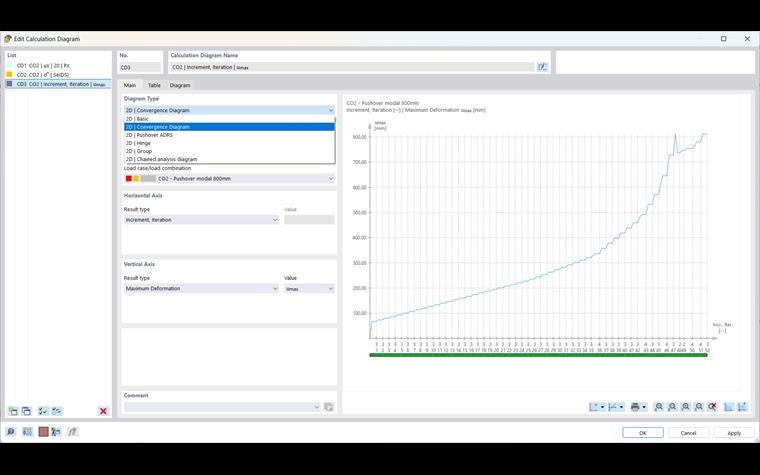

Diagramme de convergence

Le type de diagramme « Diagramme de convergence » permet de vérifier l'évolution de la déformation maximale au cours de l'analyse pushover.

Ce graphique correspond au diagramme de calcul affiché lors de l'analyse pushover dans la fenêtre Avancement du calcul .

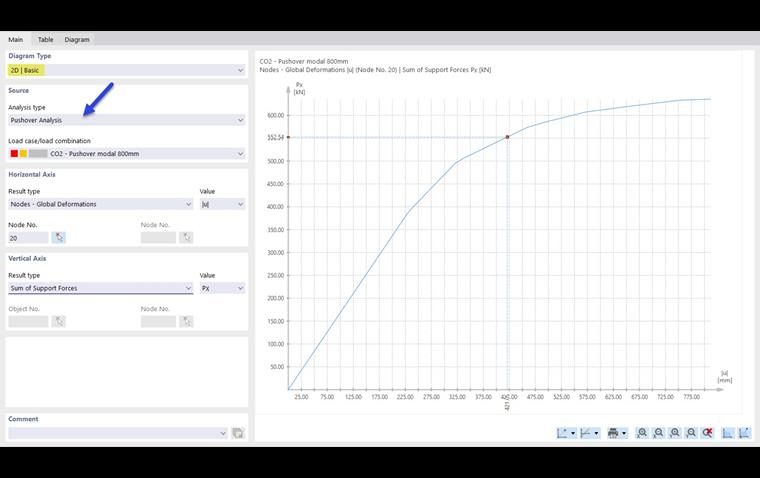

Diagramme force-déformation

Le type de diagramme « Basique » offre la possibilité d'afficher un diagramme force-déformation de l'analyse pushover.

Dans la section « Source », sélectionnez le type d'analyse Analyse pushover. Par exemple, si vous comparez le déplacement du nœud supérieur avec la somme des forces d'appui horizontales, vous obtenez la courbe de capacité. Cela vous permet d'évaluer la « capacité de déformation » de la structure.

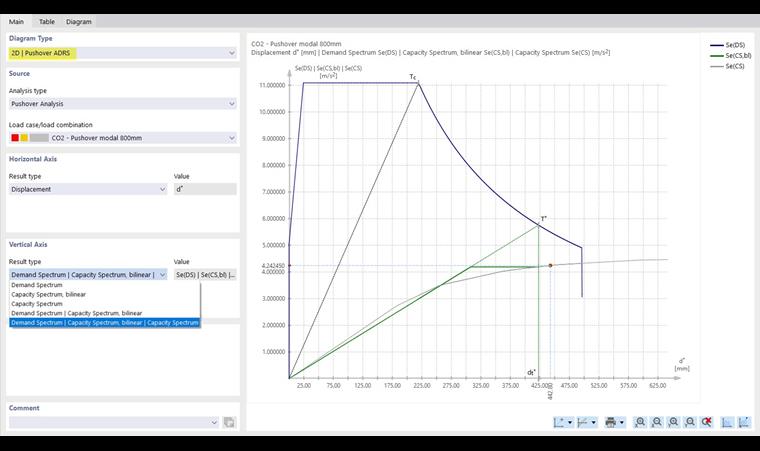

Diagramme Pushover (ADRS)

Le type de diagramme « Pushover ADRS » permet d'évaluer les résultats de l'analyse pushover dans un diagramme de calcul spécial. Vous pouvez visualiser ici l'action et le comportement de la structure sous la forme d'une représentation ADRS ( Acceleration Displacement Response Spectrum).

« L'axe horizontal » est lié de manière fixe à la valeur d* du déplacement structurel. Les types de résultats suivants sont disponibles pour « l'axe vertical » :

  • Spectre de demande : Accélération de la structure due aux efforts horizontaux (spectre de réponse)
  • Spectre de capacité, bilinéaire : Courbe de capacité idéalisée du bâtiment selon la norme
  • Spectre de capacité : Courbe de capacité avec le comportement de déformation réel du bâtiment
  • Spectre de demande | Spectre de capacité, bilinéaire : Superposition du spectre de demande et du spectre de capacité idéalisé
  • Spectre de demande | Spectre de capacité, bilinéaire | Spectre de capacité : Superposition du spectre de demande et des deux variantes du spectre de capacité

Le déplacement cible dt * résulte de la superposition des courbes.
