Paramètres de maillage et divisions de barre

Pour les modèles avec barres, l’analyse modale est influencée par les spécifications pour les divisions de barre. Les paramètres de RFEM et de RSTAB sont gérés dans des boîtes de dialogue spécifiques au logiciel.

Paramètres de maillage (pour RFEM)

Le maillage EF affecte la détermination des valeurs propres.

Astuce

Vous pouvez consulter les spécifications générales pour la génération du maillage EF dans la boîte de dialogue RFEM Paramètres de maillage.

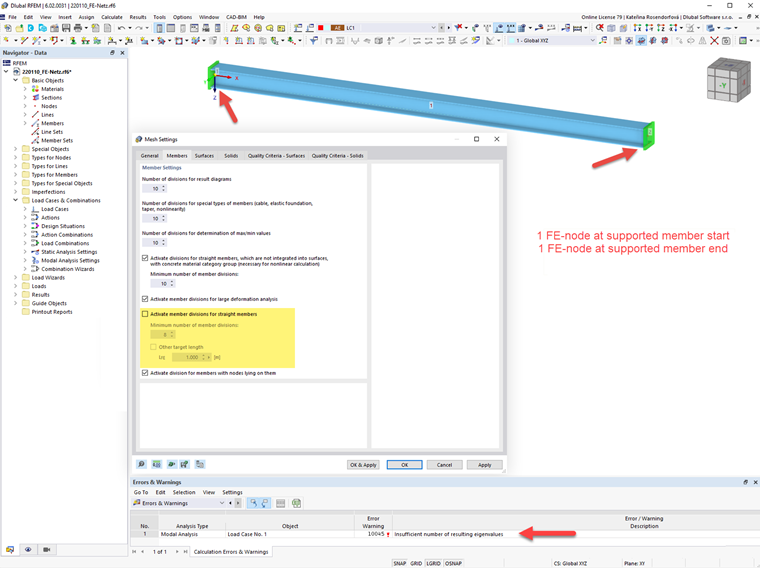

Les masses sont appliquées aux nœuds EF. Les barres sur lesquelles aucun nœud EF n’est créé à la suite d’une division et qui ne sont pas non plus intégrées dans des surfaces reçoivent un seul nœud EF en début de barre et un en fin de barre. Dans le cas d’une matrice de masse diagonale, les masses de ces barres sont concentrées sur les deux nœuds d’extrémité. Si ces nœuds sont soutenus, il peut être impossible de calculer les valeurs propres.

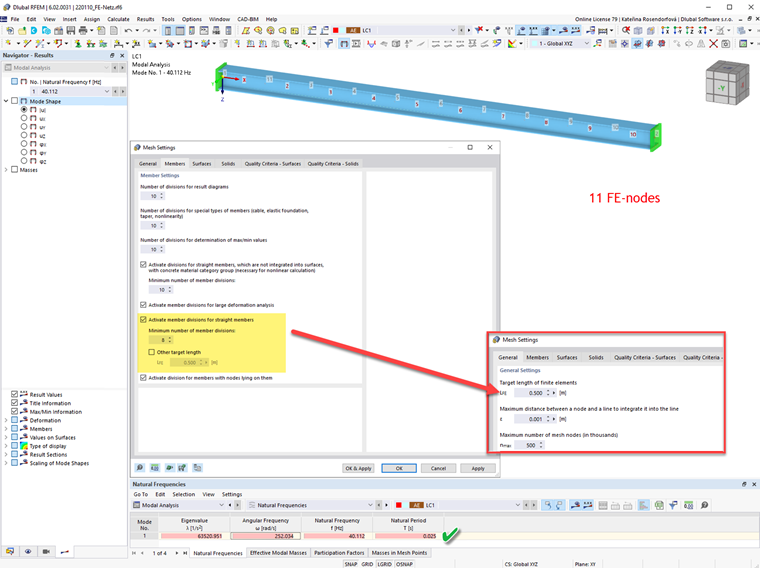

Pour forcer la division de barre pour de telles barres, cochez la case Activer les divisions de barre pour l’analyse des grandes déformations, de la stabilité de la structure, l’analyse dynamique dans l’onglet « Barres » des Paramètres de maillage. Dans l’exemple ci-dessus, un total de onze nœuds EF sont créés sur la poutre de 5,0 m de long avec une division de « 10 » pour les types de barre spéciaux. À présent, les masses agissent non seulement sur les nœuds supportés, mais également le long de la barre. Les modes propres peuvent ainsi être déterminés.

Informations

L’option « Activer les divisions de barre pour la théorie des grandes déformations, de la stabilité de la structure, et l’analyse dynamique » est activée par défaut.

Divisions de barre (pour RSTAB)

Les divisions de barre affectent la détermination des valeurs propres.

Astuce

Vous pouvez ajuster les spécifications des divisions de barre dans la boîte de dialogue de RSTAB Ajuster les divisions de barre pour le calcul .

Les masses sont appliquées aux points de division. Les barres pour lesquelles aucune division de barre n’est spécifiée n’ont qu’un seul point de division en début et en fin de barre. Dans le cas d’une matrice de masse diagonale, les masses de ces barres sont concentrées sur les deux nœuds d’extrémité. Si ces nœuds sont supportés, il peut être impossible de calculer les modes propres (voir l’image Modes propres incorrects).

Pour forcer les divisions de barre, entrez le nombre correspondant de points de division correspondant dans la boîte de dialogue Divisions de barre pour le calcul . Cela permet de déterminer les modes propres.

Astuce

Le nombre de divisions est prédéfini sur 10.

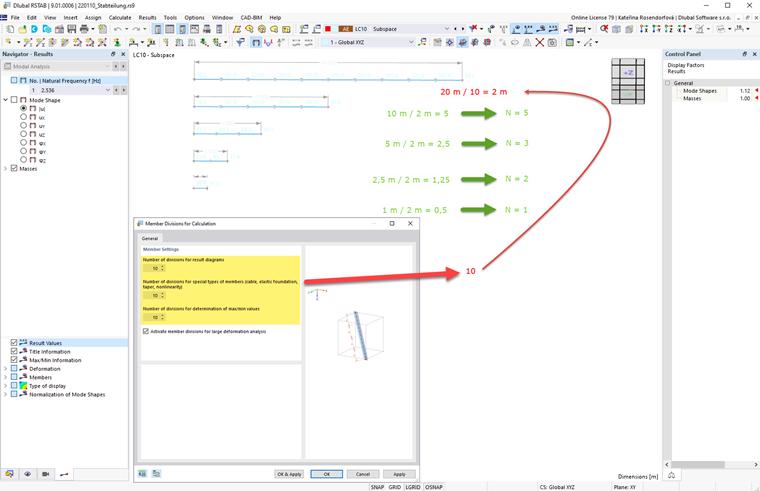

La plus grande valeur « N » des divisions de barre est utilisée pour l’analyse modale. La barre la plus longue du modèle est divisée par cette valeur « N ». La longueur maximale de division de barre est ainsi déterminée. Cette longueur est utilisée pour déterminer les divisions de barre de toutes les autres barres : Les longueurs de barre sont divisées par la longueur de division et arrondies au nombre entier supérieur.
