W przypadku modeli z prętami na analizę modalną mają wpływ ustawienia podziałów pręta. Ustawienia dla programów RFEM i RSTAB są definiowane w oknach dialogowych specyficznych dla danego programu.
Ustawienia siatki (dla RFEM)
Siatka elementów skończonych ma wpływ na wyznaczanie wartości własnych.

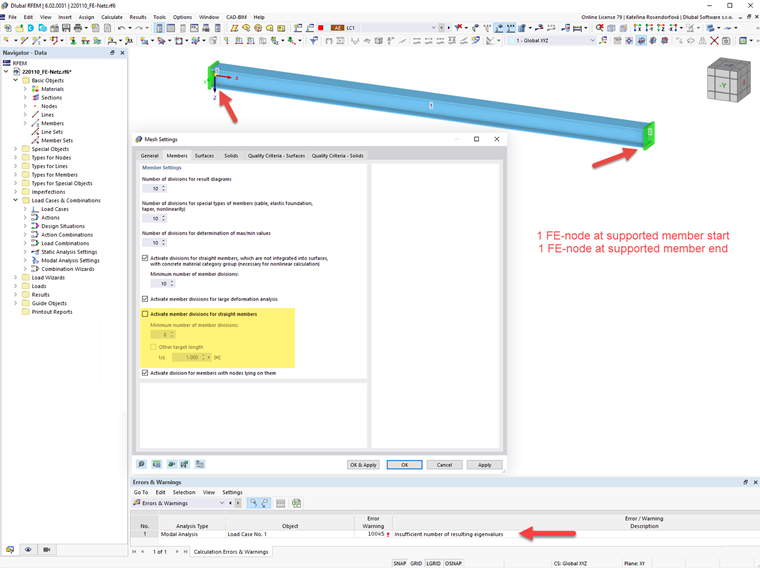

Masy są przyłożone do węzłów ES. Pręty bez węzłów ES utworzonych w wyniku podziału oraz pręty niezintegrowane z powierzchniami mają tylko jeden węzeł ES na początku pręta i jeden węzeł na końcu pręta. W przypadku diagonalnej macierzy mas masy tych prętów koncentrują się w obu węzłach końcowych. Jeżeli węzły te są podparte, obliczenie wartości własnych może nie być możliwe.
Aby wymusić podział pręta dla takich prętów, należy wybrać Ustawienia siatki]] w zakładce ' 000242 Members', należy aktywować podziały pręta dla analizy dużych deformacji. obliczeniowa, stateczność konstrukcji, analiza dynamiczna itp. W powyższym przykładzie na belce o długości 5,0 m z podziałem '10' utworzonych jest łącznie jedenaście węzłów ES dla specjalnych typów prętów. Teraz masy oddziałują nie tylko na podparte węzły, ale także wzdłuż pręta. Dzięki temu możliwe jest definiowanie postaci drgań własnych.
Podziały pręta (dla RSTAB)
Podział pręta ma wpływ na wyznaczanie wartości własnych.
Do punktów podziału przyłożone są masy. Pręty, dla których nie określono podziału pręta, mają tylko jeden punkt podziału zarówno na początku, jak i na końcu pręta. W przypadku diagonalnej macierzy mas masy tych prętów koncentrują się w obu węzłach końcowych. Wenn diese Knoten gelagert sind, können unter Umständen keine Eigenwerte berechnet werden (vgl. Bild Fehlerhafte Eigenwerte).

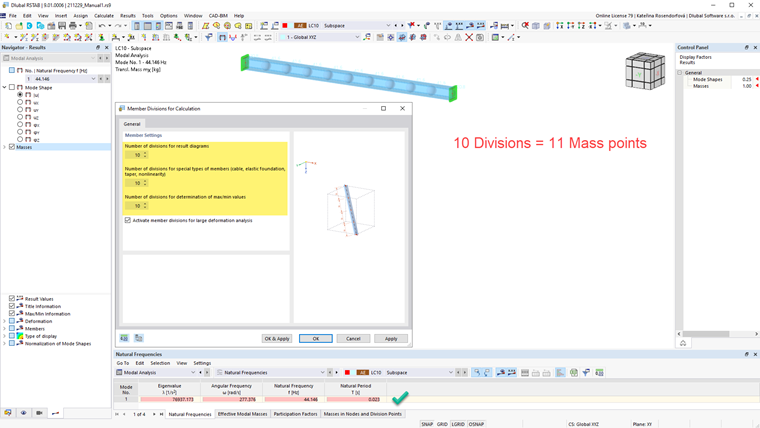

Aby wymusić podział pręta, należy wprowadzić numer w oknie dialogowym „Edytować” Member Divisions for Calculation należy wprowadzić odpowiednią liczbę punktów podziału. W ten sposób można określić kształty drgań.

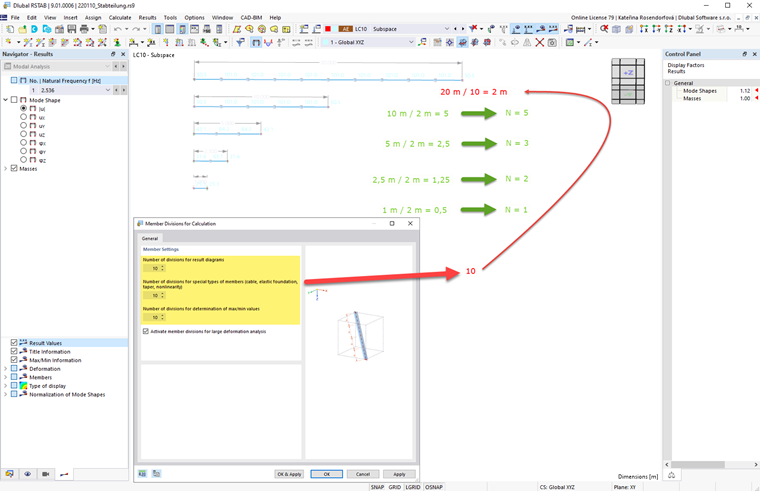

Do analizy modalnej zostaje użyta największa wartość "N" z podziałów pręta. Najdłuższy pręt modelu jest dzielony przez wartość „N”. Z tego wynika maksymalna długość podziału pręta. Długość ta służy do określania podziałów wszystkich pozostałych prętów: Długości prętów są dzielone przez długość podziału i zaokrąglane w górę do najbliższej liczby całkowitej.
