Analiza podatności na odkształcenia opiera się na założeniu, że geometria modelu ma właściwości nieliniowe. Możliwe są różne typy nieliniowości.
Przegub na końcu pręta z nieliniowością
Końcom pręta można przypisać przeguby nieliniowe. Przeguby znormalizowane do stali zgodnie z FEMA 356 [1 ] z kryteriami plastyczności są szczególnie odpowiednie do analizy pushover. Opisują stosunek występującego momentu do granicy plastyczności i skręcania do granicy plastyczności. Linia pracy zależy od granicy plastyczności przekroju.
Alternatywnie można użyć połączeń typu Użyj wykresu z niestandardowymi kryteriami akceptacji. Właściwości nieliniowe można również opisać w postaci przegubu końca foremnego pręta, definiując go jako #diagram diagram .

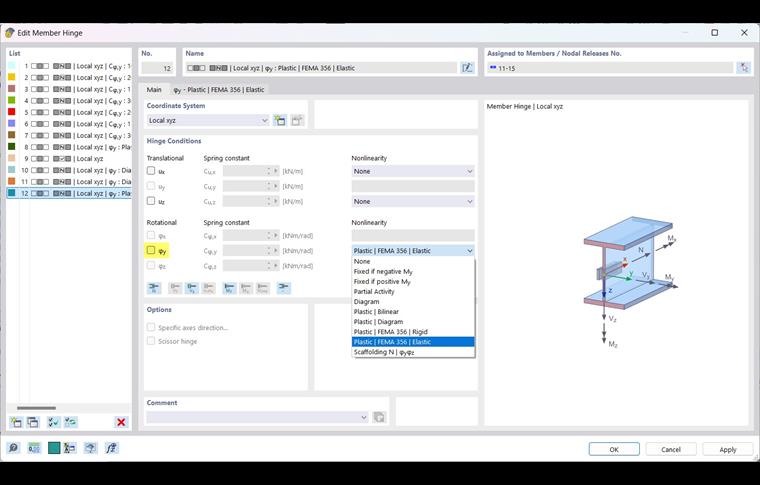

Nichtlineare Eigenschaften lassen sich aber auch in Form eines regulären Stabendgelenks beschreiben, indem es als Diagramm definiert wird. Ta analiza modalna reprezentuje obliczenia liniowe bez uwzględniania nieliniowości. Dlatego ważne jest, aby zdefiniować przeguby plastyczne bez przegubów w pełni przegubowych do obliczeń liniowych (patrz image Przypisywanie przegubu plastycznego zgodnie z FEMA 356 ).
- /#
Nieliniowe właściwości materiału

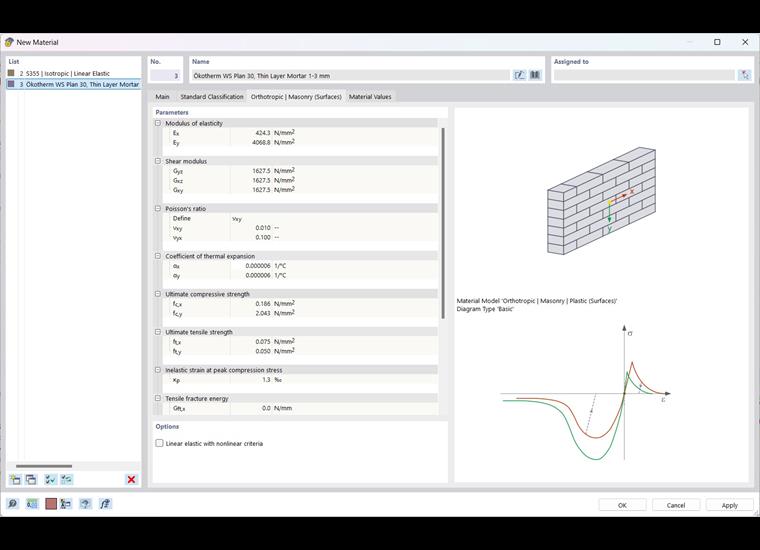

Analiza pushover może również uwzględniać nieliniowe zachowanie materiału. Za pomocą materiału #murarstwo mur można na przykład określić krzywą nośności.
Można również zdefiniować niestandardowe materiały, korzystając z własnych linii roboczych. Model materiałowy #isotropicDamage2D3DTab Obrażenia izotropowe jest do tego szczególnie przydatny. Szczegółowe informacje na temat tego modelu materiałowego można znaleźć w artykule .
Aby móc korzystać z linii roboczych zdefiniowanych przez użytkownika, wymagana jest licencja na rozszerzenie analizy -analizuj/nieliniowe zachowanie materiału Nieliniowe zachowanie materiału. Rozszerzenie zostało opisane w rozdziale Nieliniowe zachowanie materiału podręcznika do programu RFEM.
