Comportamento strutturale non lineare

L'analisi della capacità deformativa è legata al presupposto che la geometria del modello abbia proprietà non lineari. Sono possibili diversi tipi di non-linearità.

Cerniera dell'estremità dell'asta con non linearità

Le estremità dell'asta possono essere assegnate a cerniere non lineari. I cardini normalizzati per acciaio secondo FEMA 356 [1 ] con criteri plastici sono particolarmente adatti per l'analisi pushover. Descrivono il rapporto tra il momento che si verifica e il momento di snervamento e la torsione che si verifica e la torsione di snervamento. La linea di lavoro dipende dal punto di snervamento della sezione trasversale.

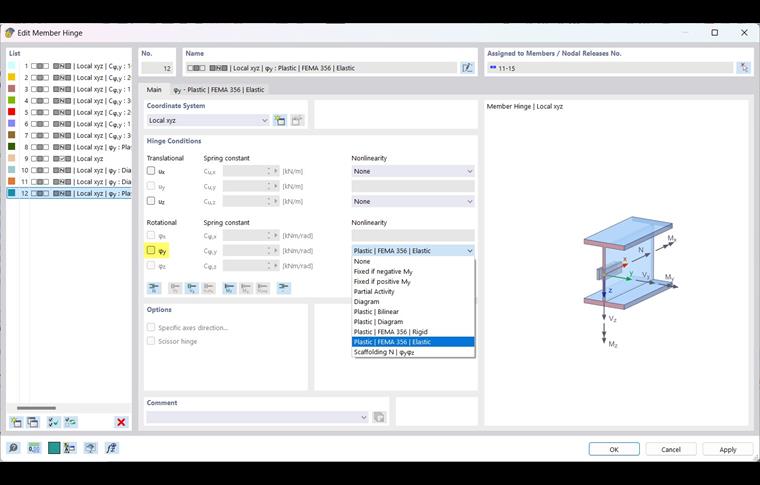

Assegna cerniera plastica secondo FEMA 356

In alternativa, puoi utilizzare giunti del tipo Usa la tabella con criteri di accettazione personalizzati. Le proprietà non lineari possono anche essere descritte sotto forma di un cardine dell'asta regolare definendolo come #diagram diagram .

Tuttavia, le proprietà non lineari possono anche essere descritte sotto forma di un vincolo interno dell'asta regolare definendolo come un diagram. Questa analisi modale rappresenta un calcolo lineare senza considerare le non linearità. È quindi importante definire i cardini plastici senza cardini completamente incernierati per i calcoli lineari (vedi immagine Assegnazione dei cardini plastici secondo FEMA 356 ).

1. /#

Proprietà dei materiali non lineari

L'analisi pushover è anche in grado di considerare un comportamento non lineare del materiale. Ad esempio, puoi utilizzare il materiale #masonry masonry per determinare la curva di capacità.

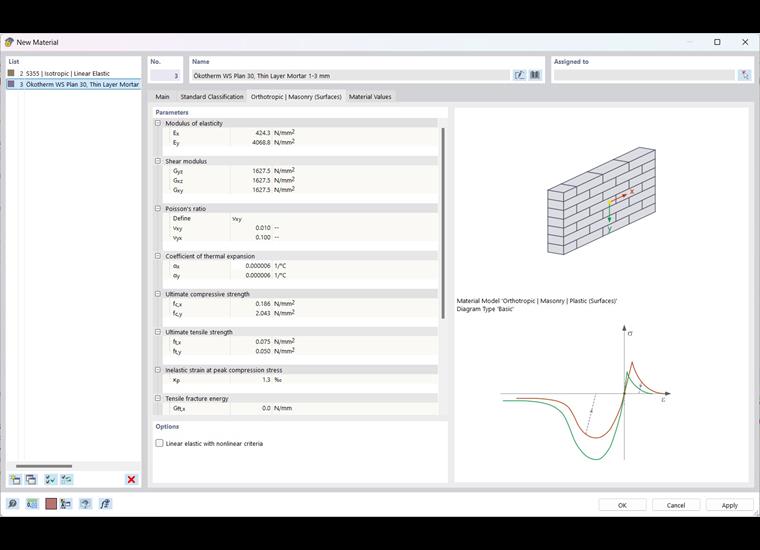

Muratura ortotropa con proprietà plastiche

È anche possibile definire materiali personalizzati utilizzando le proprie linee di lavoro. Il modello di materiale #isotropicDamage2D3DTab Isotropic Damage è particolarmente adatto a questo scopo. Informazioni dettagliate su questo modello di materiale sono disponibili in un articolo tecnico .

Per utilizzare le linee di lavoro definite dall'utente, è necessaria una licenza per l'add-on di analisi -analysen/comportamento non lineare del materiale Comportamento non lineare del materiale. Questo add-on è descritto nel capitolo Comportamento non lineare del materiale del manuale di RFEM.
