La scheda Accelerogramma è disponibile se è stato impostato il tipo di analisi #extbookmarkmanual|Tipo di analisi|Analisi time history ❘ Accelerogramma#.

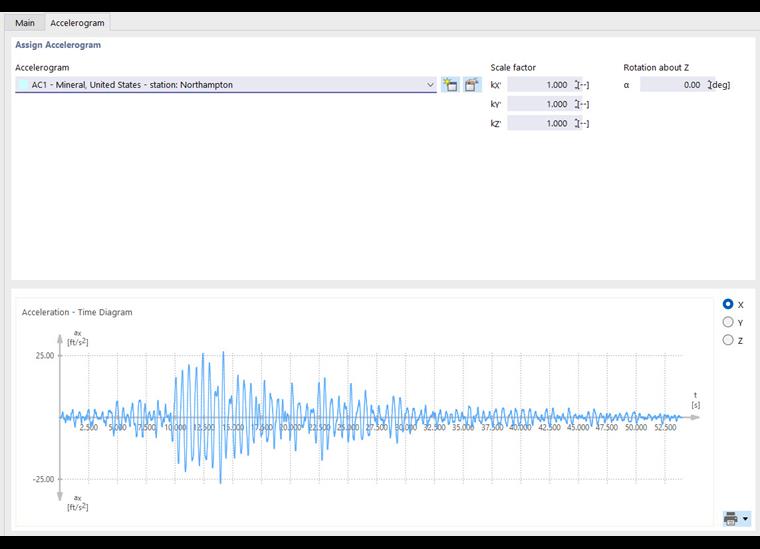

Assegna accelerogramma
In questa sezione di dialogo, definire l'accelerogramma che contiene la registrazione del terremoto desiderata. Se hai già definito uno o più accelerogrammi, puoi selezionarlo nell'elenco. Creare un nuovo accelerogramma con il pulsante
o modificare l'accelerogramma selezionato con il pulsante
.
Inoltre, è possibile esagerare o appiattire l'accelerogramma utilizzando il 'coefficiente di scala' per ogni singola direzione. Il risultato del ridimensionamento con il coefficiente generale k può essere verificato nel diagramma seguente.
È anche possibile definire una rotazione intorno all'asse Z, che ruota l'accelerogramma nel piano XY di un angolo.
Grafico
La parte inferiore mostra il diagramma temporale importato in forma grafica. Quando si sposta il mouse lungo il grafico, appaiono le rispettive ascisse e ordinate. Utilizzare la rotellina del mouse per ingrandire, utilizzare il pulsante sinistro del mouse per spostare il diagramma e fare doppio clic con la rotellina del mouse per ripristinare la vista generale del diagramma.
