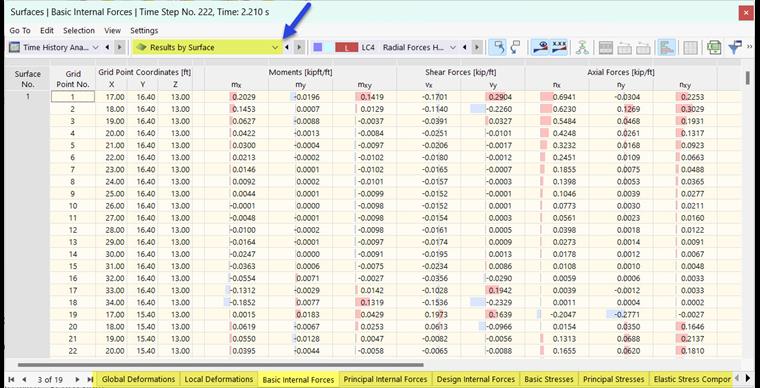

La categoria di risultati della tabella Risultati per superficie elenca i risultati numerici che sono disponibili nei punti della griglia delle singole superfici . I risultati sono ordinati per numero di superficie.
Ordito
Gli spostamenti generalizzati delle superfici vengono emessi in relazione agli assi globali e agli assi della superficie locale. È possibile controllare la visualizzazione grafica utilizzando le categorie del navigatore 'Spostamenti globali' e 'Superfici' → 'Spostamenti locali'. La tabella elenca i risultati corrispondenti nelle schede 'Spostamenti globali' e 'Spostamenti locali'.
Forze interne
Le forze interne della superficie sono suddivise in tre categorie:
- Forze interne di base: forze interne e momenti nella direzione degli assi della superficie
- Forze interne principali: forze interne e momenti in direzione degli assi principali
- Forze interne di progetto: forze interne e momenti secondo DIN V ENV 1992-1-1 [1] Appendice 2, A 2.8 e A 2.9
Definire il tipo di risultato per la visualizzazione grafica nella categoria del navigatore 'Superfici' → 'Forze interne'. La tabella elenca le forze interne della superficie nelle schede 'Forze interne di base', 'Forze interne principali' e 'Forze interne di progetto'.
Tensione
Le tensioni superficiali sono suddivise in quattro categorie:
- Tensioni di base: tensioni nella direzione degli assi della superficie
- Tensioni principali: tensioni nella direzione degli assi principali
- Componenti delle tensioni elastiche: Componenti delle tensioni dai momenti flettenti e dalle forze della membrana
- Tensioni equivalenti: Combinazione delle tensioni di base secondo von Mises, Tresca, Rankine o Bach
Definire il tipo di risultato per la visualizzazione grafica nella categoria Navigatore 'Superfici' → 'Tensioni'. Nella tabella, le tensioni della superficie sono elencate nelle schede 'Tensioni di base', 'Tensioni principali', 'Componente della tensione elastica' e 'Tensioni equivalenti'.
deformazioni
Le deformazioni superficiali sono suddivise in quattro categorie:
- Deformazioni totali di base: deformazioni in direzione degli assi della superficie
- Deformazioni totali principali: deformazioni in direzione degli assi principali
- Deformazioni totali massime: valori estremi delle deformazioni
- Deformazioni totali equivalenti: Combinazione delle deformazioni totali di base secondo von Mises, Tresca, Rankine o Bach
Definire il tipo di risultato per la visualizzazione grafica nella categoria Navigatore 'Superfici' → 'Deformazioni'. Nella tabella, le deformazioni della superficie sono elencate nelle schede 'Deformazioni totali di base', 'Deformazioni totali principali', 'Deformazioni totali massime' e 'Deformazioni totali equivalenti'.
Tipo di tens.
Per le superfici dotate di un vincolo esterno della superficie, è possibile utilizzare {$ Display }Tensioni di contatto'.
