Forze laterali normalizzate

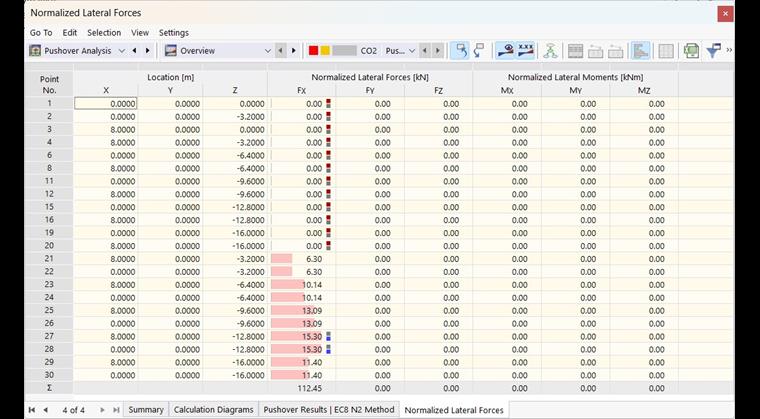

La tabella "Carico laterale normalizzato" elenca le forze orizzontali e i momenti che sono disponibili nei punti di massa del modello. Se il coefficiente di carico iniziale è 1.0, i valori della tabella corrispondono al carico del sistema strutturale nel primo incremento di carico del calcolo pushover.

Carico laterale normalizzato in tabella
Carico laterale normato in tabella

Le forze e i momenti normalizzati sono determinati secondo EN 1998-1 [1] Eq. (B.1).

Fi=miΦi

¯Fi

Bezogene Horizontalkraft

mi

Masse des i-ten Geschosses

Φi

Bezogene Verschiebung
Relazione tra forze orizzontali e relativi spostamenti

Gli spostamenti sono normalizzati impostando Φn a 1. "n" indica il numero del nodo di controllo, che di solito si trova nel piano della copertura.

Informazione

È necessaria una forza di 1 Newton per accelerare una massa di 1 kg con 1 m/s². Quindi, in questo caso, una forza di un Newton corrisponde a una massa di un chilogrammo.
