Cerniere plastiche

Nella categoria del navigatore 'Approvazioni' è possibile utilizzare la voce Cerniere plastiche per specificare se i criteri plastici devono essere visualizzati sui cardini delle estremità dell'asta. Ciò consente di controllare graficamente le plastificazioni per ogni livello di carico.

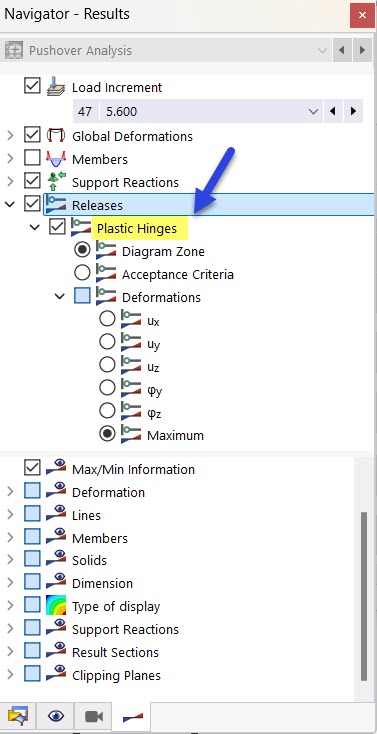

Attiva cerniere plastiche nella categoria Navigatore 'Approvazioni'

Gli stati di plasticità del I cardini dell'estremità dell'asta sono simboleggiati da un grande cerchio con un colore di riempimento che corrisponde alle assegnazioni dei colori del diagramma o ai criteri di accettazione.

Zona del diagramma

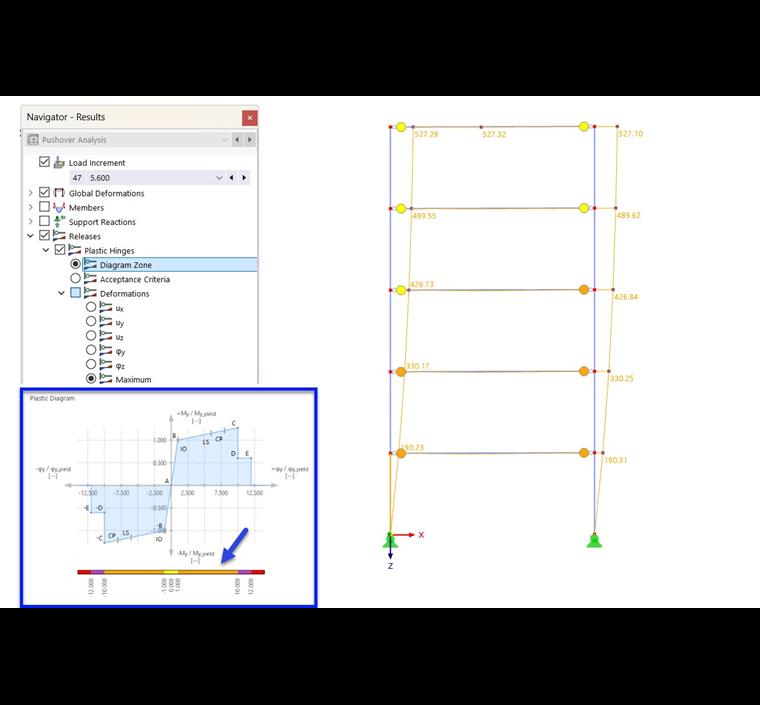

Visualizza i cardini in plastica nei colori dell'area del diagramma

I colori dei simboli del cardine indicano l'intervallo di plasticità in cui giacciono le deformazioni e le forze interne di un cardine dell'estremità dell'asta. Corrispondono ai criteri dei diagrammi che hai definito per i giunti del tipo #plasticDiagramUXTab Plastic .

Criteri di accettazione

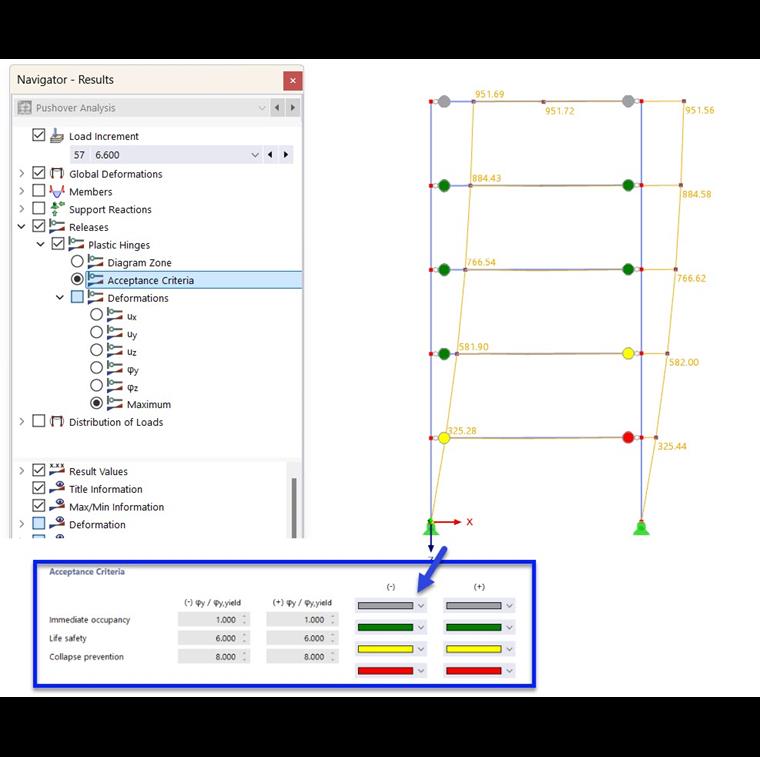

Visualizza i giunti in plastica nei colori dei criteri di accettazione

I colori dei simboli dei giunti corrispondono a quelli delle aree con i criteri di sicurezza che si applicano ai giunti del tipo #plasticDiagramUXTab Plastica . Ad esempio, sono regolamentati in [1 ] Tabella 5-5.
