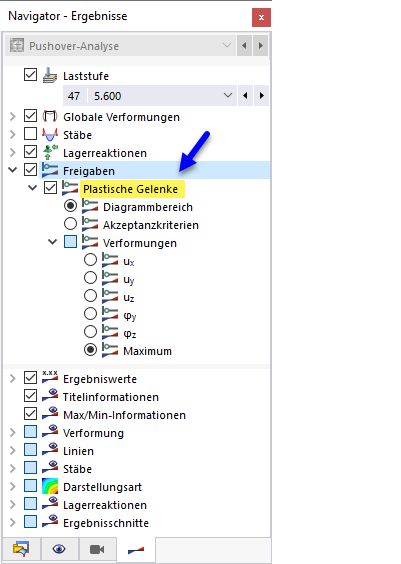

In der Navigator-Kategorie 'Freigaben' können Sie über den Eintrag Plastische Gelenke festlegen, ob die plastischen Kriterien an den Stabendgelenken dargestellt werden sollen. Damit können Sie die Plastifizierungen für jede Laststufe grafisch überprüfen.
Die Plastizitätszustände des Stabendgelenks werden durch einen großen Kreis mit einer Füllfarbe symbolisiert, die jeweils den Farbzuordnungen des Diagramms bzw. der Akzeptanzkriterien entspricht.
Diagrammbereich
Die Farben der Gelenksymbole geben an, in welchem Plastizitätsbereich die Verformungen und Schnittgrößen eines Stabendgelenks liegen. Sie entsprechen den Kriterien der Diagramme, die Sie für Gelenke des Typs Plastisch definiert haben.

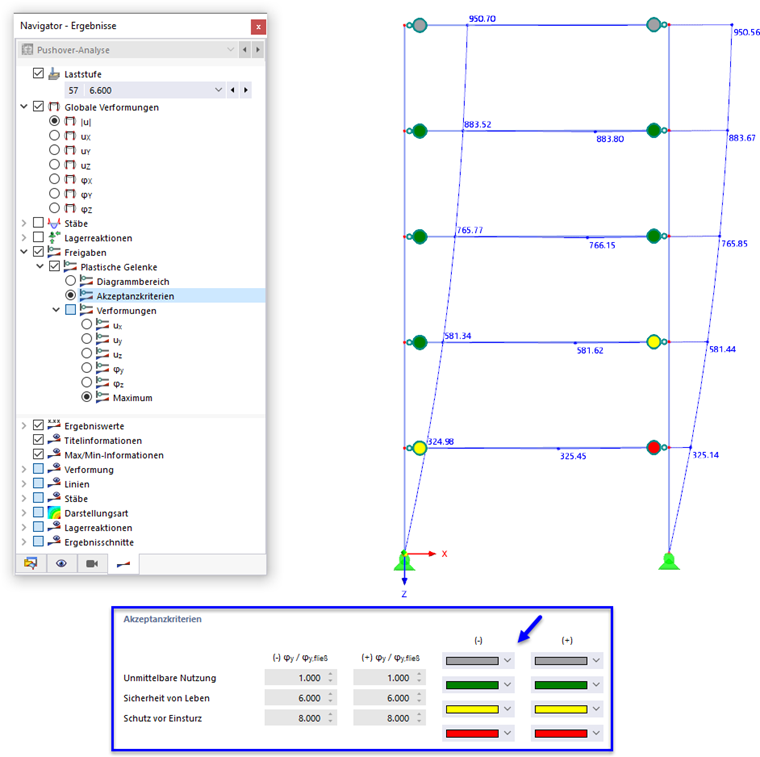

Akzeptanzkriterien
Die Farben der Gelenksymbole entsprechen denen der Bereiche mit den Sicherheitskriterien, die für Gelenke des Typs Plastisch gelten. Sie sind beispielsweise in [1] Tabelle 5-5 geregelt.
