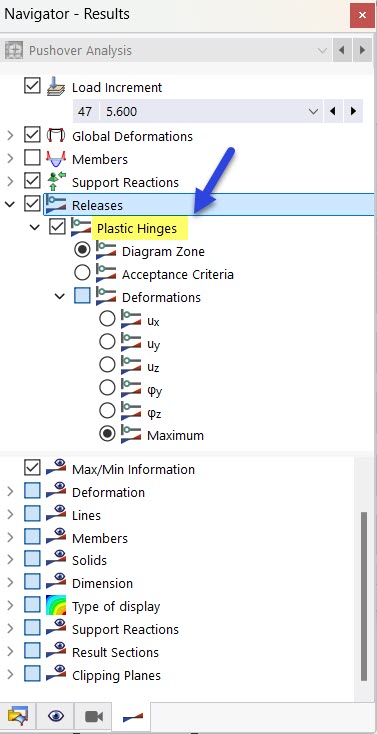

V položce Plastické klouby v navigátoru lze v kategorii 'Komplexování' zadat, zda se mají kritéria plasticity zobrazit u kloubů na koncích prutu. To umožňuje graficky zkontrolovat plastifikace pro každou úroveň zatížení.
Stavy plasticity Klouby na konci prutu jsou označeny velkým kruhem s barvou výplně, která odpovídá zadání barev v diagramu nebo kritériím přijatelnosti.

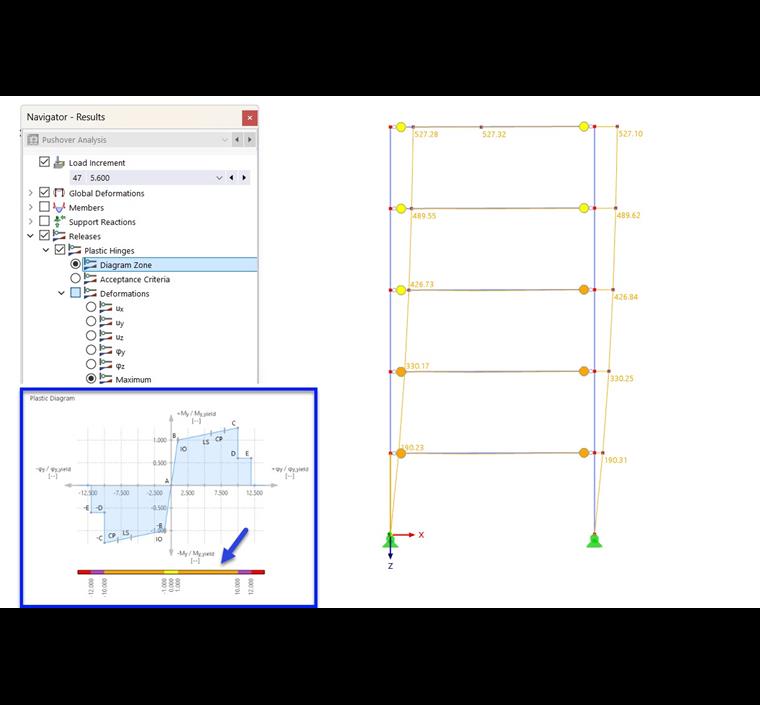

Oblast diagramu
Barvy symbolů kloubů označují oblast plasticity, ve které leží deformace a vnitřní síly kloubu na konci prutu. Odpovídají kritériím diagramů, které jste definovali pro styčníky typu #plasticDiagramUXTab Plastic .

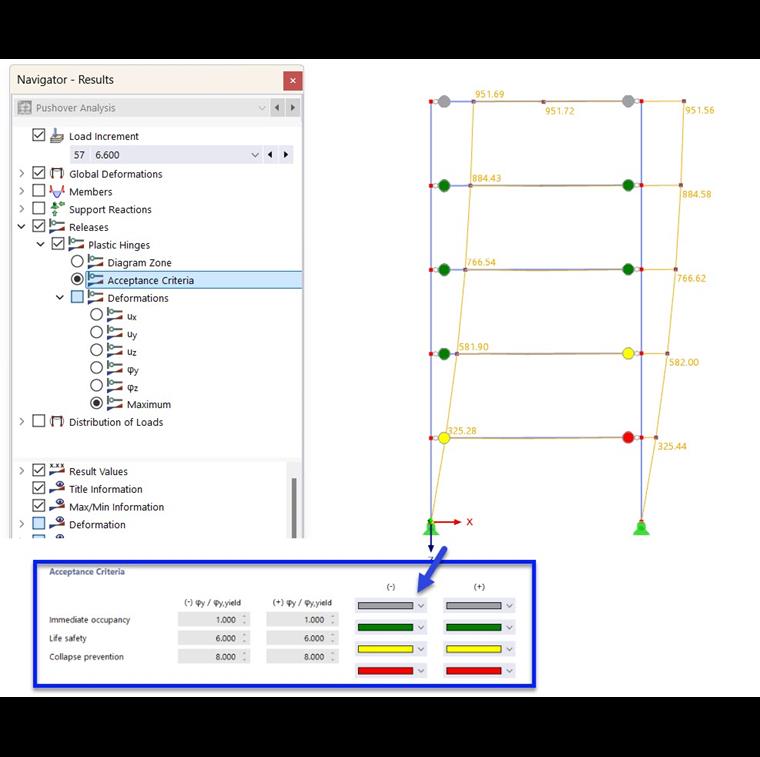

Kritéria akceptace
Barvy symbolů spojů odpovídají oblastem s kritérii bezpečnosti, která platí pro spoje typu #plasticDiagramUXTab Plast . Jsou například regulovány v [1 ] Tabulka 5-5.
