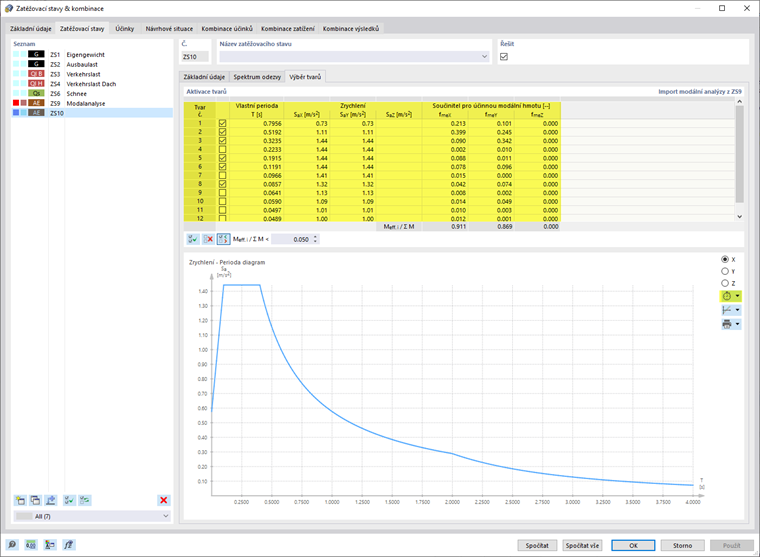

V záložce Výběr tvarů lze určit, které tvary tvarů jsou relevantní pro analýzu spektra odezvy vybraného zatěžovacího stavu. Vzhledem k tomu, že výpočet je založen na metodě multimodálního spektra odezvy, lze vybrat tolik tvarů, kolik je pro posouzení potřeba.
.png?mw=760&hash=5542a1812486a6e31fd5c582ea5170378baa99a0)
Informace
Pokud nejsou k dispozici žádné výsledky modální analýzy, je tabulka prázdná. Pomocí tlačítka
pak můžeme určit tvary, aniž bychom museli opustit záložku dialogu.
Aktivace tvarů
V tabulce 'aktivace formuláře' jsou vlastní periody T s příslušnými zrychleními Sa spektra odezvy a # extbookmark manual|efektivníModalmassFactor|Uvedené součinitele účinné modální hmotnosti # fme, které existují ve směrech X, Y a Z. Spektrum odezvy vybraného řádku tabulky je znázorněno na obrázku níže. Údaje v tabulce a v diagramu jsou přednastaveny ve vztahu k přirozené periodě (tlačítko
v diagramu).
V tabulce vybereme tvary režimu, které se mají použít pro analýzu spektra odezvy. Všechny tvary jsou přednastaveny
. Výběr lze definovat ručně aktivací nebo deaktivací zaškrtávacího políčka u tvaru režimu.
Tlačítka pod tabulkou usnadňují výběr tvarů režimu. Tlačítka v této sekci mají následující funkce:
| Tlačítko | Funkce |
|---|---|
|
Vybere všechny vlastní tvary |
|
Deaktivuje všechny tvary režimu |
|

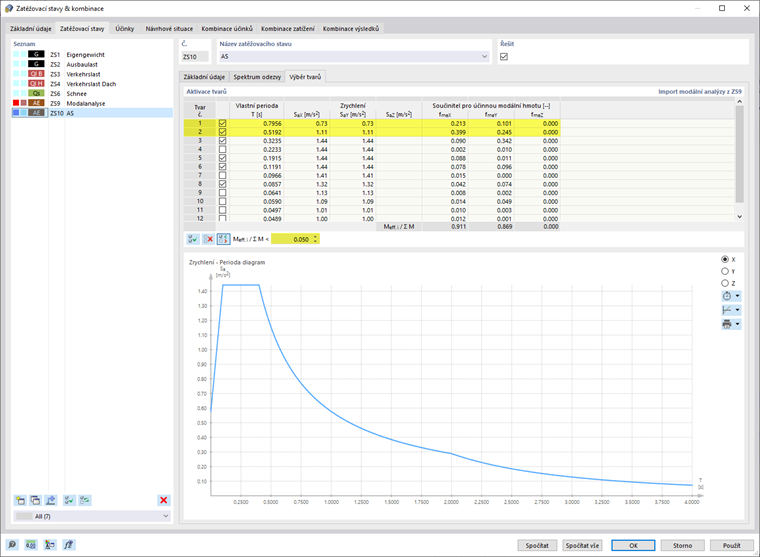

Deaktivuje všechny tvary režimů, u nichž je faktor efektivní modální hmotnosti menší než hodnota, kterou můžete zadat v poli vpravo |
.png?mw=760&hash=b87b9346f83c5e7724e2122b2c5ea89a5bf05cbc)
V kapitole # extbookmark manuál|efektivníModalhmotnosti|Vlastní frekvence # viz další informace o stanovení součinitelů efektivní modální hmotnosti.
Graf

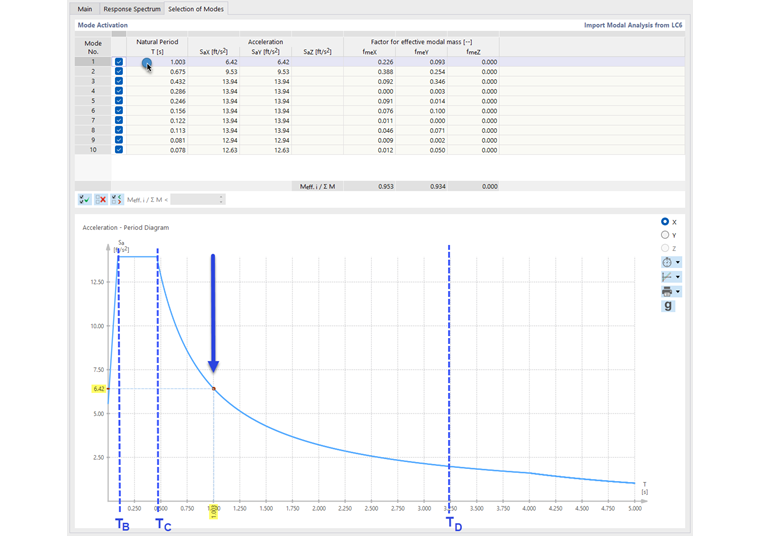

V dolní části je znázorněno spektrum odezvy jako diagram. Pokud vybereme řádek tabulky, zobrazí se v grafu příslušné hodnoty. Můžete tak rychle zkontrolovat, v jaké oblasti spektra odezvy leží vlastní tvar.
Mezi diagramy směrů buzení v osách X, Y a Z lze přepínat pomocí # extbookmark manual jako v kapitole|diagramResponseSpectra|Spektrum odezvy # popisuje tlačítka napravo od grafiky.
Tlačítkem
přepneme do zobrazení vlastních frekvencí f (viz kapitola # extbookmark manuál|frekvence|Spektrum odezvy #). To má vliv také na tabulku.
.png?mw=760&hash=04ce148ce033eb1f0e918a1303ca5e9b416c35c1)
Hodnoty Sa v tabulce a v diagramu jsou označeny # extbookmark manual|diagramScaleFactor|Faktor změny velikosti # je ovlivněn, který se zadává pro každý směr buzení v registru 'spektrum odezvy'. Je-li spektrum odezvy natočeno o úhel α, označují směry X a Y uvedené v tabulce 'Aktivace tvaru' příslušné natočené lokální směry.
Útlum s kombinačním pravidlem CQC
Pro pravidlo CQC jsou vyžadovány Lehr's hodnoty tlumení Di, které mohou být definovány shodně (konstantní) nebo odlišně pro každý vlastní tvar modelu. Pokud jste v Nastavení spektrální analýzy uvedli, že hodnoty útlumu 'jsou pro každý tvar jiné ', je třeba je zadat samostatně ve sloupci' Útlum ' .
