Dans l'onglet Sélection des modes, vous pouvez spécifier les modes propres pertinents pour l'analyse du spectre de réponse du cas de charge sélectionné. L'analyse étant basée sur une méthode de spectre de réponse multimodale, vous pouvez sélectionner autant de modes que nécessaire pour le calcul.
Informations
S'il n'y a aucun résultat de l'analyse modale, le tableau est vide. Vous pouvez ensuite déterminer les modes sans quitter l'onglet de la boîte de dialogue avec le bouton
.
Activation de mode
Les périodes propres T avec les accélérations correspondantes Sa du spectre de réponse sont dans le tableau « Activation de mode » et la liste des
facteurs de masse modale effective
fme correspondants qui existent dans les directions X, Y et Z. Le spectre de réponse de la ligne de tableau sélectionnée est représenté sous forme de diagramme dans la section ci-dessous. Les informations du tableau et du diagramme sont prédéfinies par rapport à la période propre (bouton
du diagramme).
Dans le tableau, sélectionnez les modes propres à utiliser pour l'analyse du spectre de réponse. Tous les modes sont prédéfinis
. Vous pouvez définir votre sélection manuellement en activant ou en désactivant la case à cocher d'un mode propre.
Les boutons situés sous le tableau facilitent la sélection des modes propres. Ces boutons ont les fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Sélectionne tous les modes propres |
|
Désactive tous les modes propres |
|

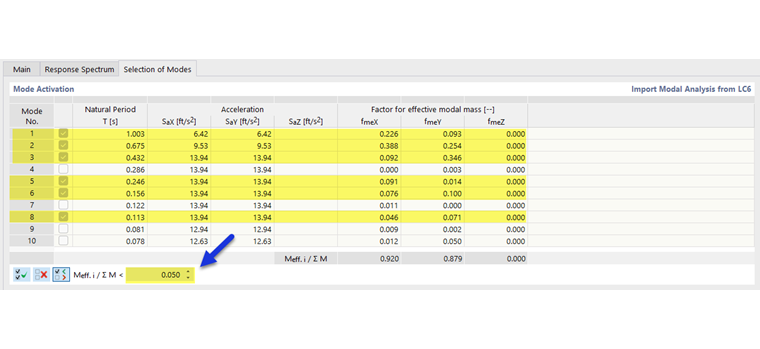

Désactive tous les modes propres avec un facteur de masse modale effective inférieur à la valeur que vous pouvez spécifier dans le champ de droite |
Dans le chapitre Fréquences propres , vous trouverez plus d'informations sur la détermination des facteurs de masse modale effective.
Diagramme
La partie inférieure montre le spectre de réponse sous forme de diagramme. Si vous sélectionnez une ligne de tableau, les valeurs associées sont affichées sur le graphique. Vous pouvez ainsi vérifier rapidement dans quelle zone du spectre de réponse se trouve le mode propre.
Pour basculer entre les diagrammes des directions d'excitation X, Y et Z, utilisez les boutons à droite du graphique décrits dans le chapitre Spectre de réponse .
Le bouton
permet de basculer le diagramme sur la représentation des fréquences propres f (voir le chapitre
Spectre de réponse
). Cela affecte également le tableau.

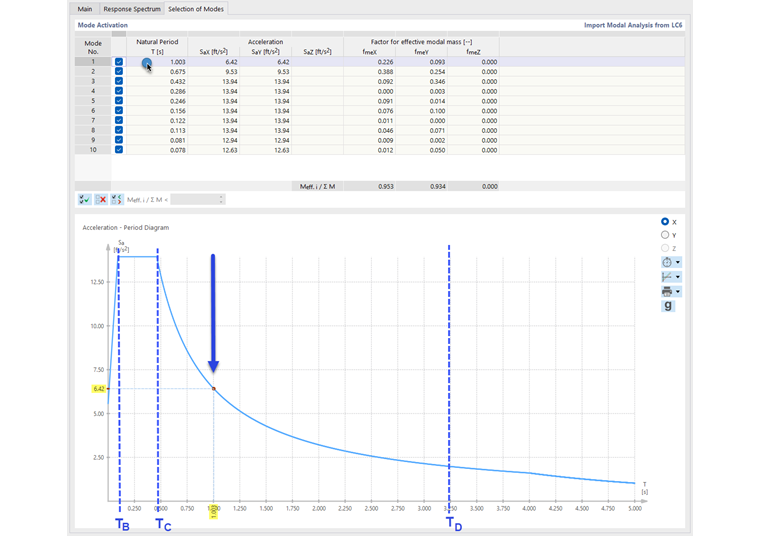

.png?mw=760&hash=04ce148ce033eb1f0e918a1303ca5e9b416c35c1)
Les valeurs Sa dans le tableau et dans le diagramme sont concernées par le Facteur d'échelle , qui est entré dans l'onglet « Spectre de réponse » pour chaque direction d'excitation. Si le spectre de réponse subit une rotation d'un angle α, les directions X et Y indiquées dans le tableau « Activation de mode » désignent les directions locales de rotation correspondantes.
Atténuation avec l'expression de combinaison CQC
La règle CQC nécessite les valeurs d'amortissement de Lehr Di, elles peuvent être définies de manière identique (constante) ou différente pour chaque mode propre du modèle. Si vous avez spécifié dans les Paramètres pour l'analyse spectrale que les valeurs d'atténuation sont « différentes pour chaque mode », elles doivent être spécifiées séparément dans la colonne « Amortissement ».
