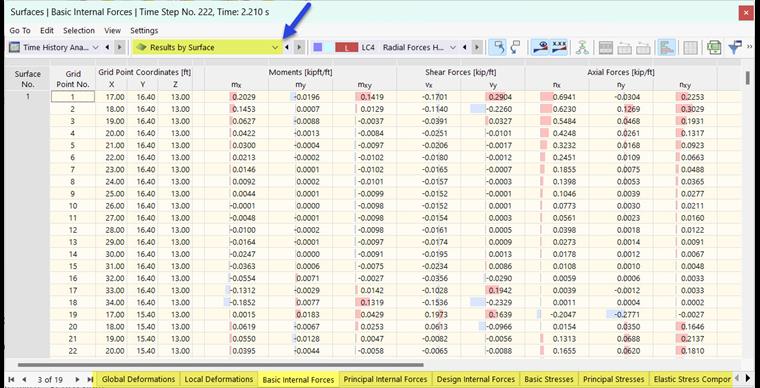

La catégorie Résultats par surface du tableau affiche les résultats numériques disponibles aux points de grille des surfaces. Les résultats sont triés par numéro de surface.
Déformations
Les déformations des surfaces sont générées par rapport aux axes globaux et locaux de la surface. Vous pouvez contrôler l'affichage graphique à l'aide des catégories « Déformations globales » et « Surfaces » → « Déformations locales ». Le tableau répertorie les résultats correspondants dans les onglets « Déformations globales » et « Déformations locales ».
Efforts internes
Les efforts internes surfaciques sont divisés en trois catégories :
- Efforts internes de base : efforts internes en direction des axes surfaciques
- Efforts internes principaux : efforts internes en direction des axes principaux
- Efforts internes de calcul : efforts internes selon la DIN V ENV 1992-1-1 [1] Annexe 2, A 2.8 et A 2.9
Dans la catégorie du navigateur « Surfaces » → « Efforts internes », spécifiez le type de résultat pour l'affichage graphique. Le tableau répertorie les efforts internes surfaciques dans les onglets « Efforts internes de base », « Efforts internes principaux » et « Efforts internes de calcul ».
Contraintes
Les contraintes de surface sont divisées en quatre catégories :
- Contraintes de base : contraintes dans la direction des axes surfaciques
- Contraintes principales : contraintes dans la direction des axes principaux
- Composantes de contrainte élastique : Composantes des contraintes résultant des moments fléchissants et des efforts de membrane
- Contraintes équivalentes : Combinaison des contraintes de base selon von Mises, Tresca, Rankine ou Bach
Dans la catégorie du navigateur « Surfaces » → « Contraintes », définissez le type de résultat pour l'affichage graphique. Le tableau répertorie les contraintes de surface dans les onglets « Contraintes de base », « Contraintes principales », « Composantes de contrainte élastique » et « Contraintes équivalentes ».
Déformations
Les déformations surfaciques sont divisées en quatre catégories :
- Déformations de base totales : déformations dans la direction des axes surfaciques
- Déformations principales totales : déformations dans la direction des axes principaux
- Déformations maximales totales : valeurs extrêmes des déformations
- Déformations équivalentes totales : Combinaison des déformations totales de base selon von Mises, Tresca, Rankine ou Bach
Dans la catégorie « Surfaces » → « Déformations » du navigateur, spécifiez le type de résultat pour l'affichage graphique. Le tableau répertorie les déformations de surface dans les onglets « Déformations de base totales », les « Déformations principales totales », les « Déformations maximales totales » et les « Déformations équivalentes totales ».
Contraintes de contact
Pour les surfaces ayant un appui surfacique, vous pouvez afficher les « Contraintes de contact » dans le navigateur et le tableau.
