Résultats

Les résultats d'un cas de charge de l'analyse de l'historique de temps sont affichés une fois le calcul réussi : Dans la fenêtre de travail, vous pouvez voir les déformations globales sous forme d'enveloppe ; le tableau affiche les déformations, les efforts d'appui, les efforts internes ou les contraintes de chaque objet du modèle. Les résultats de l'analyse de l'historique de temps sont donc entièrement intégrés dans l'interface des logiciels RFEM et RSTAB.

Résultats de l'analyse de l'historique de temps dans la fenêtre de travail et dans le tableau (enveloppe de résultats)

Fenêtre de travail

Si la case « Pas de temps » en haut du « Navigateur - Résultats » n'est pas cochée, l'enveloppe de résultats est affichée. Comme pour les combinaisons de résultats, il résulte des valeurs de résultat maximales et minimales des déformations, d'efforts internes ou de contraintes. Dans la catégorie du navigateur « Valeurs d'enveloppe », vous pouvez contrôler quelles valeurs extrêmes afficher.

Cocher la case « Pas de temps » permet de sélectionner dans la liste le pas de temps dont vous souhaitez afficher graphiquement les résultats. Vous pouvez également basculer entre les entrées à l'aide des boutons et .

Sélection du pas de temps et affichage des efforts internes de barre

Pour l'affichage graphique des résultats, tous les types de résultats qui sont également disponibles pour un cas de charge statique sont disponibles dans le navigateur. Selon le type de modèle, il s'agit par exemple des déformations globales, des efforts internes de barre et de surface et des réactions d'appui.

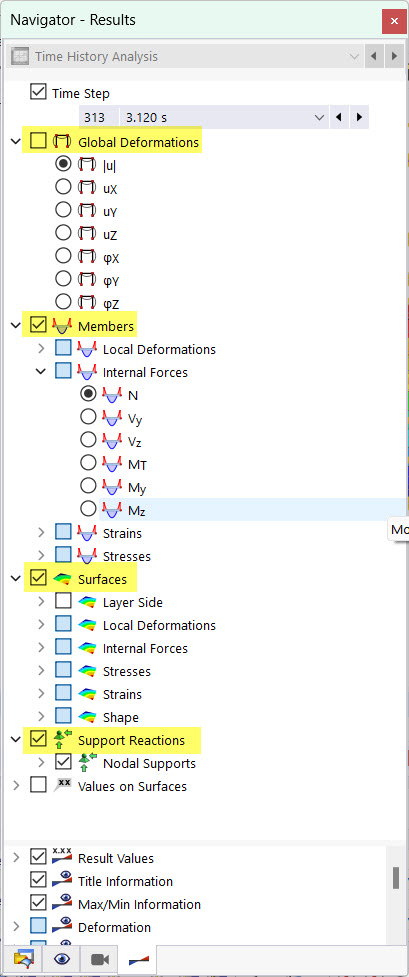

Navigateur - Résultats de l'analyse de l'historique de temps

Les types de résultats des objets du modèle sont décrits dans le chapitre Résultats du manuel de RFEM.

Tableau

Les tableaux de résultats de l'analyse dynamique s'affichent automatiquement lorsque vous affichez les résultats du cas de charge dynamique. Vous pouvez utiliser les catégories et sous-catégories pour contrôler l'affichage des résultats dans le tableau (voir le chapitre Tableaux du manuel RFEM). Différentes sous-catégories sont disponibles pour l'analyse de l'historique de temps. Elles sont présentées dans les chapitres suivants.

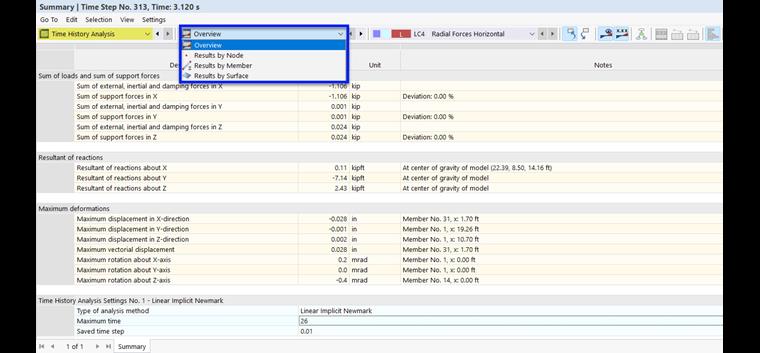

Sélection d'une sous-catégorie pour les résultats de l'analyse de l'historique de temps

Pour accéder rapidement à un tableau spécifique, cliquez sur un onglet avec le bouton droit de la souris. Dans le menu contextuel, vous pouvez ensuite sélectionner le tableau souhaité (voir l'image Menu contextuel pour l'onglet Tableau ).

Unités et décimales

Vous pouvez ajuster les unités et les décimales comme le décrit le chapitre Unités et décimales. Comme il s'agit principalement de déformations, d'efforts internes, de contraintes, le chapitre Modification des unités du manuel de RFEM décrit pertinemment les paramètres de la catégorie « Analyse statique ».
