Résultats

Après un calcul réussi, les résultats de l'analyse pushover d'une combinaison de charge sont affichés comme suit : La fenêtre de travail affiche les déformations globales, le tableau affiche les paramètres de l'analyse pushover ainsi que les déformations, les efforts d'appui et les efforts internes des nœuds et des barres. Les résultats de l'analyse pushover sont ainsi entièrement intégrés dans l'interface de RFEM ou de RSTAB.

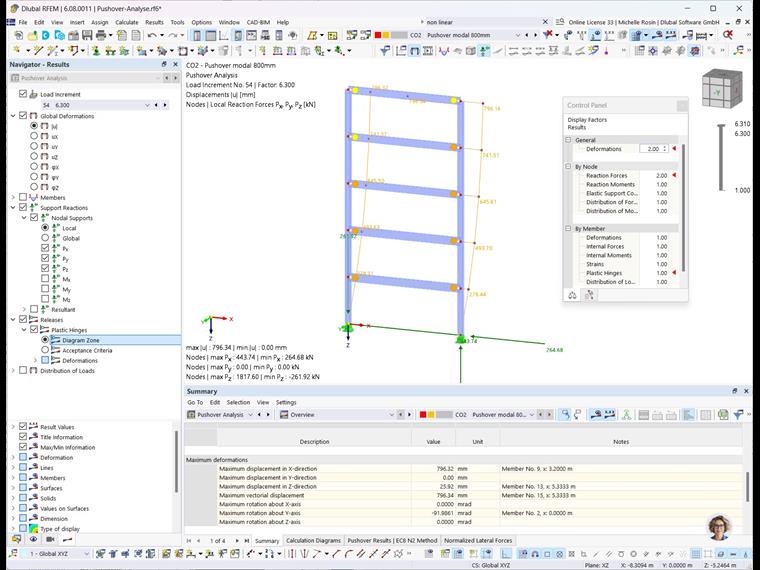

Résultats de l'analyse pushover dans la fenêtre graphique et le tableau

Fenêtre de travail

Dans la partie supérieure du « Navigateur - Résultats », sélectionnez l'incrément de charge à utiliser pour représenter graphiquement les résultats. Vous pouvez également basculer entre les entrées avec les boutons et .

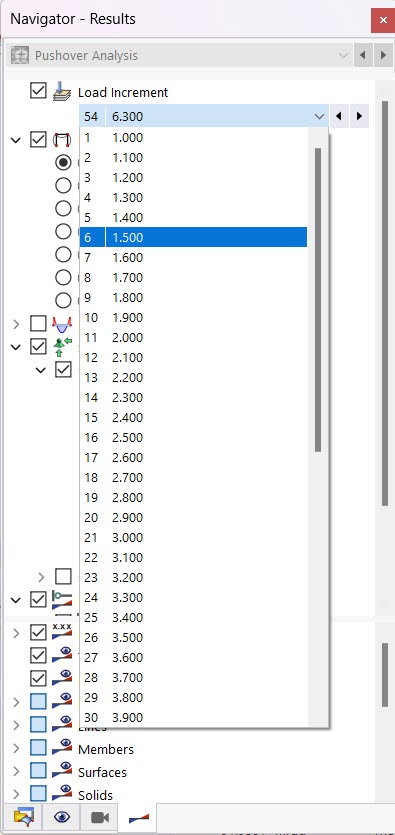

Sélectionner l'incrément de charge

Pour l'affichage graphique des résultats, tous les types de résultats qui sont également disponibles pour un cas de charge statique sont disponibles dans le navigateur. Selon le type de modèle, il s'agit par exemple des déformations globales, des efforts internes de barre et de surface et des réactions d'appui. Les types de résultats des objets du modèle sont décrits dans le chapitre Résultats du manuel de RFEM. De plus, dans la catégorie « Libérations » du navigateur, vous pouvez définir les critères de résultat affichés graphiquement pour les Articulations plastiques.

Les tableaux de résultats de l'analyse dynamique s'affichent automatiquement lorsque vous affichez les résultats de la combinaison de charges pushover. Vous pouvez utiliser les catégories et sous-catégories pour contrôler l'affichage des résultats dans le tableau (voir le chapitre Tableaux du manuel RFEM). Différentes sous-catégories sont disponibles pour l'analyse pushover. Elles sont présentées dans les chapitres suivants.

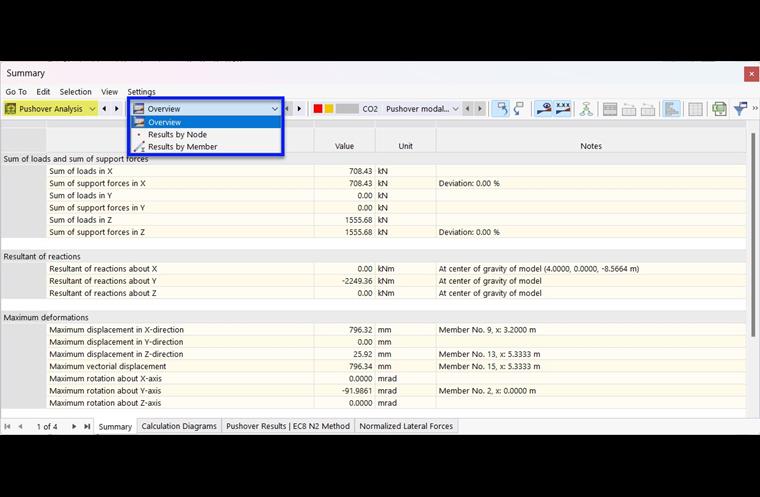

Sélectionner une sous-catégorie pour les résultats de l'analyse pushover

Les options d'évaluation des résultats sont décrites en général dans le chapitre Évaluation des résultats du manuel de RFEM.

Unités et décimales

Vous pouvez ajuster les unités et les décimales comme le décrit le chapitre Unités et décimales. Comme il s'agit principalement de déformations, d'efforts internes, de contraintes et de forces d'appui, les paramètres de la catégorie « Analyse statique » du chapitre Modification des unités du manuel de RFEM sont pertinents.
