结果(按面)

结果按面表格结果类别列出了各个面的栅格点中的数值结果。 %\}。 结果按面编号排序。

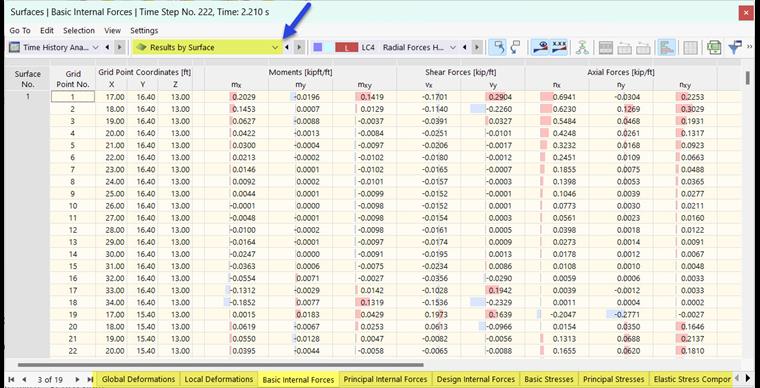

在表格中查看时程分析的结果（按面）

warp

面的变形既可以参照全局坐标轴，也可以参照局部坐标轴进行输出。 您可以通过导航器中的'全局变形'和'面' → '局部变形'来控制图形显示。 下表列出了'全局变形'和'局部变形'选项卡中相应的结果。

内力

面的内力有以下几种：

• 基本内力： 沿面的局部坐标轴方向的内力和弯矩
• 主内力： 沿面有限元网格的主轴方向的内力和弯矩
• 内力设计值： 根据欧标的规定 [1] 得到的面内力和弯矩

在导航器'面' → '内力'中定义图形显示的结果类型。 面的内力分别在'基本内力'、'主内力'和'设计内力'选项卡中列出。

应力

面的应力可以分为以下四类：

• 基本应力： 参照面的局部坐标系表达的应力
• 主应力： 参照面的主轴坐标系表达的应力
• 弹性应力部分： 来自弯矩和膜面力的应力分量
• 等效应力： 按照 von Mises、Tresca、Rankine 或 Bach 基本应力组合

在导航器中的'面' → '应力'中可以定义图形显示的结果类型。 在表格中，面的应力分别在'基本应力'、'主应力'、'弹性应力'和'等效应力'选项卡中列出。

应变

面的应变分为四类：

• 基本总应变： 沿面局部坐标轴方向的应变
• 主应变： 沿面主轴方向的应变
• 最大总应变： 各个方向上应变的极值
• 等效总应变： von Mises、Tresca、Rankine 或 Bach 基本总应变的组合

在导航器中的'面' → '应变'中可以定义图形显示的结果类型。 在表格中，面的应变分别列在'基本总应变'、'主应变'、'最大总应变'和'等效总应变{$ $}。

接触应力

对于设置了面支座的面， $}。
