反应谱

在反应谱选项卡中，您可以将反应谱分配给各个激励方向，从而确定地震荷载。

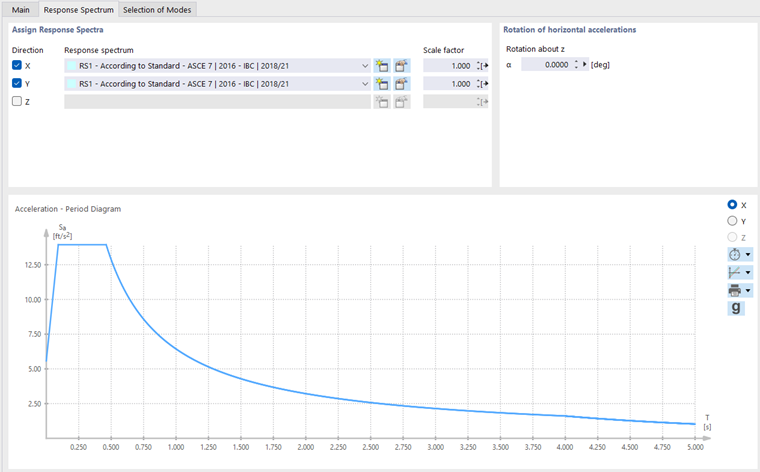

指定方向的反应谱

分配反应谱

在该部分中将确定反应谱作用在全局轴的哪个方向上，以及在每种情况下哪个反应谱是相关的。 对于不同的激励方向，不同的反应谱可能是有效的。

必须至少激活一个'方向'。 然后从列表中选择该方向的现有 反应谱 之一。 您可以使用 按钮创建一个新的质谱图，然后使用 按钮编辑所选质谱图。

您可以为每个方向指定一个'比例系数'，以增加或展平反应谱。 缩放的结果可以在图表 diagramResponseSpectra 图表 和寄存器 在表格中选择形状 中查看。 图中的数值是按比例显示的。

水平加速度旋转

激励方向可以在 XY 平面内旋转一个角度。 例如，如果反应谱围绕 Z 轴成 45° 角激励模型，则只需激活反应谱的 X 方向并将角度 α 指定为 45°。

图形

下半部分以图表的形式显示了读入的反应谱。 默认图形是 ' 加速度 - 周期图 '。 您可以使用图表右侧的 X、Y 和 Z 按钮来控制显示的方向。

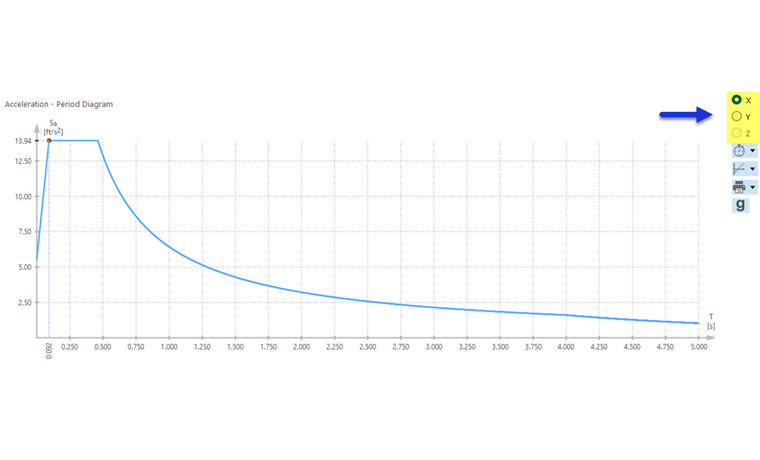

选择“加速度 - 周期图”的方向

如果您沿着图形移动鼠标，则会出现相应的横坐标和纵坐标。 使用鼠标滚轮可以进行缩放，左键可以移动图形，双击鼠标滚轮可以恢复图形的整体视图。

横坐标：周期或频率

该图表可以显示为'加速度-周期图'或'加速度-频率图'。 使用列表按钮可以指定横坐标轴的尺寸。

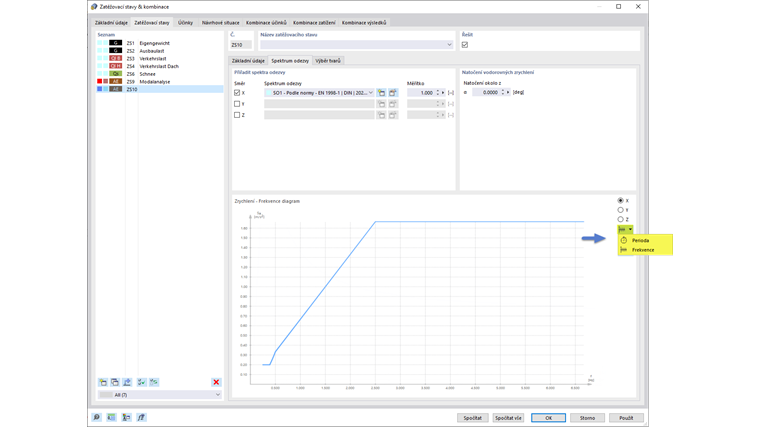

显示'加速度 - 频率图'

表示形式：线性或对数

为了获得最佳显示效果，可以对坐标轴进行线性 (lin) 和对数 (log) 划分。 通过列表按钮可以使用以下选项：

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

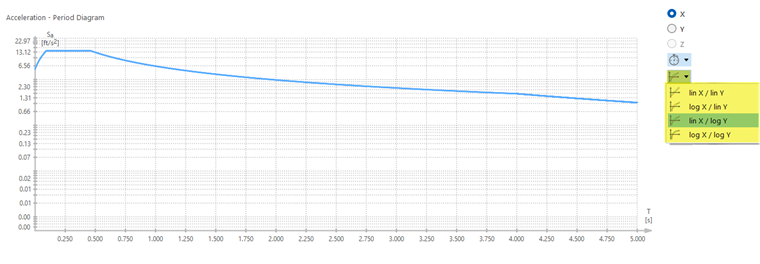

带对数除法的显示图

打印功能

该图也可以打印。 选择如下：

• 直接打印...
• 在打印报告中
• 将图形打印成 PDF
• 将图形打印到剪贴板
• 将图形打印到文件

打印图表

关于如何打印图形，请参见 RFEM 手册的 图形 一章。
