Tlačné kombinace zatížení

Posouzení natlačení vychází z kombinace zatížení, které je přiřazen typ posouzení natlačení.

Základní údaje

V záložce Základní lze přiřadit typy analýz a definovat další parametry. Za tímto účelem vybereme kombinaci zatížení vlevo v seznamu ' '.

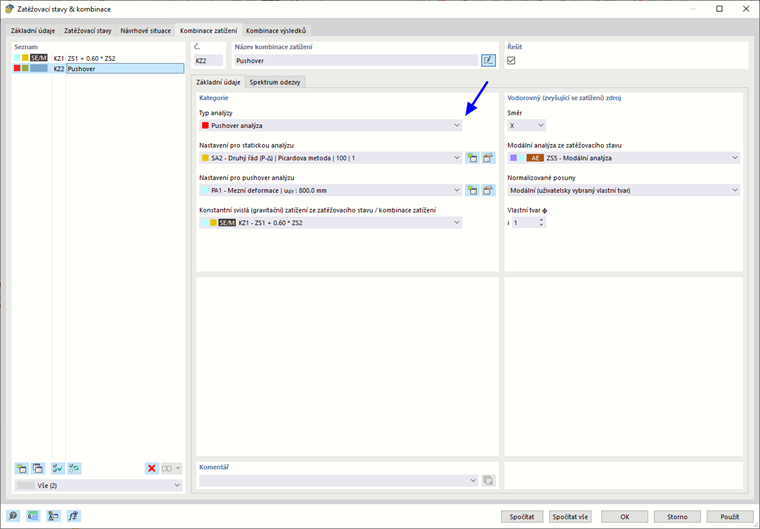

Kombinace zatížení analýzy pushover

Kategorie

V této sekci je třeba provést základní nastavení pro posouzení kombinace zatížení.

Typ analýzy

Je-li v základních údajích modelu aktivován addon 'Pushover', lze ze seznamu vybrat analýzu tlaku. Přiřaďte tento typ posouzení kombinaci zatížení, pro kterou chcete provést analýzu natlačení. Zde doporučujeme vytvořit uživatelskou kombinaci zatížení.

Nastavení pro statickou analýzu

V seznamu nastavení statického výpočtu zadejte typ posouzení, podle kterého se má vypočítat kombinace zatížení natlačením by měl.

Nastavení pro pushover analýzu

V seznamu 'Nastavení pro posouzení natlačení' ( PA ) vybereme zadání, podle kterých se má kombinace zatížení posoudit. Jedná se například o zadání pro zvýšení zatížení, podmínky ukončení a přesnost pro výpočet cílového posunutí. Tyto parametry jsou popsány v kapitole Nastavení pro tlakovou analýzu .

Tlačítkem lze přidat nové nastavení pro analýzu tlaků a tlačítkem upravit vybrané nastavení.

Konstantní svislá (gravitační) zatížení ze zatěžovacího stavu / kombinace zatížení

Zadejte zatěžovací stav nebo kombinaci zatížení, jejichž zatížení mají být při výpočtu natlačení považována za konstantní (neměnná). V seznamu lze vybrat všechny zatěžovací stavy a kombinace, které se posuzují podle stejného nastavení pro statickou analýzu jako kombinace zatížení při posunu. Při výpočtu natlačení se tato složka zatížení nezvyšuje.

Vodorovný (zvyšující se zatížení) zdroj

V této kapitole je třeba splnit požadavky pro zatížení působící na konstrukci bočně. Tato zatížení se při výpočtu natlačení zvyšují, dokud není dosaženo kritéria pro demolici nebo dokud konstrukce neselže.

Směr

V seznamu vybereme globální osu, v jejímž směru zatížení působí.

Výběr směru zatížení

Modální analýza ze zatěžovacího stavu

V seznamu zadaných zatěžovacích stavů pro modální analýzu určete, která analýza vlastních čísel má tvořit základ pro posouzení pushover. Tento zatěžovací stav podle modální analýzy je nezbytným předpokladem pro výpočet hmot a rozložení zatížení podle modálního tvaru.

Normalizované posuny

V seznamu jsou k dispozici následující možnosti:

• Rovnoměrné (1 ve směru zemětřesení, 0 jinak): Zatížení působí v hmotných bodech konstrukce rovnoměrně po celé výšce budovy. Boční zatížení vychází pouze z rozložení hmoty a dále se neškáluje. Vodorovné síly jsou úměrné hmotám - bez ohledu na nadmořskou výšku - a odpovídají tak rovnoměrné odezvě zrychlení.
• Modální (automatický modální tvar): Zatížení se upraví podle dominantního tvaru a působí v hmotných bodech konstrukce v zadaném . Vodorovné síly jsou úměrné hmotám a výškám/vlastním tvarům.
• Modální (uživatelem zvolený tvar): Zatížení se upraví podle tvaru zvoleného uživatelem a aplikuje se v zadaném v hmotných bodech konstrukce.

Vlastní tvar Φ

Toto vstupní pole je přístupné pouze pro uživatelsky specifický modální formulář. Zde můžeme změnit měřítko vlastního tvaru přizpůsobením vektoru normalizovaného posunutí Φ.

Spektrum odezvy

V záložce Spektrum odezvy lze přiřadit spektrum odezvy, které je vhodné pro analýzu vlivu.

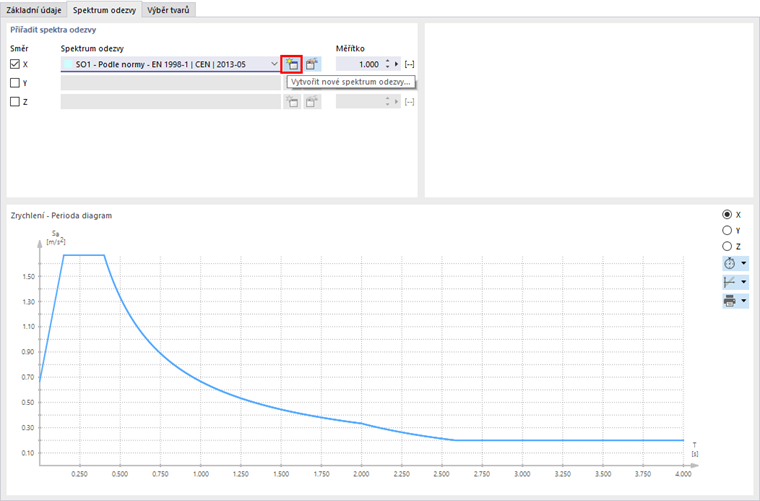

Zadat spektrum odezvy

V seznamu vyberte jedno ze stávajících spekter odezvy , které se má použít pro stanovení cílového posunutí. Tlačítkem lze vytvořit nové spektrum a pomocí tlačítka vybrané spektrum upravit.

Na rozdíl od metody spektra odezvy pracuje tlaková analýza s pružným spektrem. Pomocí analýzy pushover lze stanovit součinitel chování q a ovlivnit tak návrhové spektrum pro metodu spektra odezvy.

1. /#

Další informace o tomto registru najdete v kapitole Spektrum odezvy .
