Combinazioni di carico pushover

L'analisi pushover si basa su una combinazione di carico a cui è assegnato il tipo di analisi pushover.

Base

Nella scheda Base , è possibile assegnare i tipi di analisi e definire parametri aggiuntivi. Per fare ciò, seleziona la combinazione di carico a sinistra nell'elenco ' '.

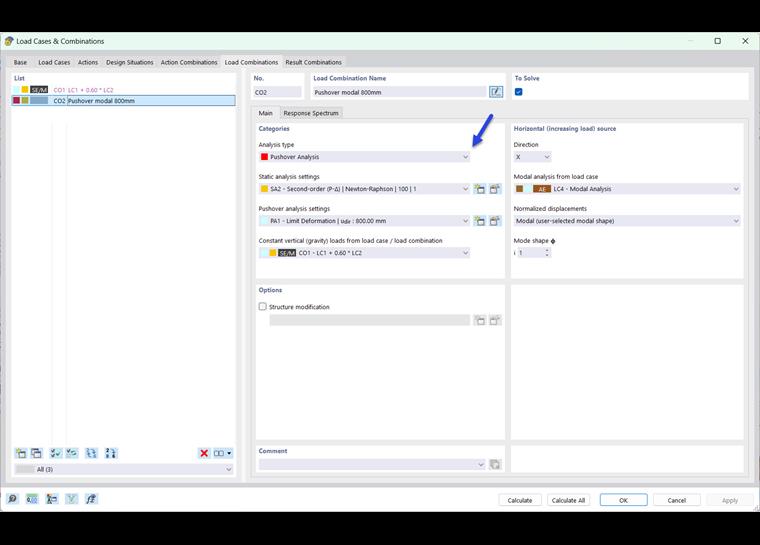

Combinazione di carico dell'analisi pushover

Categorie

Le impostazioni di base per l'analisi pushover della combinazione di carico devono essere effettuate in questa sezione.

Tipo di analisi

Se l'add-on 'Pushover' è attivato nei dati di base del modello, l' analisi pushover può essere selezionata dall'elenco. Assegna questo tipo di analisi a una combinazione di carico per la quale si desidera eseguire un'analisi pushover. Si consiglia di creare qui una combinazione di carico definita dall'utente.

Impostazioni dell'analisi statica

Nell'elenco di impostazioni dell'analisi strutturale , specifica il tipo di analisi in base al quale viene calcolata la combinazione di carico di pushover dovrebbe.

Impostazioni dell'analisi pushover

Nell'elenco di 'Impostazioni analisi pushover' ( PA ), selezionare le specifiche in base alle quali deve essere esaminata la combinazione di carico. Queste sono, ad esempio, le specifiche per l'aumento del carico, le condizioni di terminazione e l'accuratezza per il calcolo dello spostamento target. Questi parametri sono descritti nel capitolo Impostazioni dell'analisi pushover .

Utilizzare il pulsante per aggiungere nuove impostazioni dell'analisi pushover e il pulsante per modificare l'impostazione selezionata.

Carichi verticali (di gravità) costanti dal caso / combinazione di carico

Definire il caso di carico o la combinazione di carico i cui carichi devono essere considerati costanti (immutabili) nell'analisi pushover. Nell'elenco, è possibile selezionare tutti i casi e le combinazioni di carico esaminati in base alla stessa impostazione di analisi strutturale della combinazione di carico pushover. L'analisi pushover non aumenta questa componente del carico.

Origine orizzontale (carico crescente)

In questa sezione, devono essere soddisfatte le specifiche per i carichi agenti lateralmente sulla struttura. Questi carichi vengono aumentati nell'analisi pushover fino a quando non viene raggiunto il criterio di demolizione o la struttura non si rompe.

Direzione

Nell'elenco, selezionare l'asse globale nella cui direzione agiscono i carichi.

Selezione della direzione del carico

Analisi modale dal caso di carico

Nell'elenco dei casi di carico definiti per l'analisi modale , specificare quale analisi agli autovalori dovrebbe costituire la base dell'analisi pushover. Questo caso di carico dell'analisi modale è il prerequisito per il calcolo delle masse e della distribuzione del carico secondo la forma modale.

Spostamenti normalizzati

Le seguenti opzioni sono disponibili per la selezione nell'elenco:

• Uniforme (1 in direzione del terremoto, 0 altrimenti): Il carico è applicato uniformemente attraverso l'altezza dell'edificio in corrispondenza dei punti di massa della struttura. Il carico laterale è determinato solo dalla distribuzione della massa e non viene ulteriormente ridimensionato. Le forze orizzontali sono proporzionali alle masse - indipendentemente dall'altitudine - e quindi corrispondono a una risposta di accelerazione uniforme.
• Modale (forma modale automatica): Il carico viene scalato in base alla forma modale dominante e applicato nella specificata ai punti di massa della struttura. Le forze orizzontali sono proporzionali alle masse e alle altezze/automodi.
• Modale (forma modale selezionata dall'utente): Il carico viene ridimensionato in base alla forma modale selezionata dall'utente e applicato nella specificata ai punti di massa della struttura.

Autoforma Φ

Questo campo di immissione è accessibile solo per un modulo modale specifico dell'utente. Qui è possibile ridimensionare l'automodo adattando il vettore dello spostamento normalizzato Φ.

spettro di risposta

Nella scheda Spettro di risposta , è possibile assegnare lo spettro di risposta idoneo per l'analisi pushover.

Definire lo spettro di risposta

Nell'elenco, selezionare uno degli spettri di risposta esistenti da utilizzare per la determinazione dello spostamento del target. È possibile creare un nuovo spettro con il pulsante e modificare lo spettro selezionato con il pulsante .

Contrariamente al metodo dello spettro di risposta, l'analisi pushover funziona con lo spettro elastico. L'analisi pushover può essere utilizzata per determinare il coefficiente di comportamento q e quindi per influenzare lo spettro di progetto per il metodo dello spettro di risposta.

1. /#

Ulteriori informazioni su questo registro possono essere trovate nel capitolo Spettro di risposta .
