La categoria dei risultati della tabella Risultati per nodo elenca i risultati dell'analisi time history che sono disponibili nei nodi . I risultati nelle singole schede sono ordinati per numero di nodo.
Spostamenti generalizzati globali

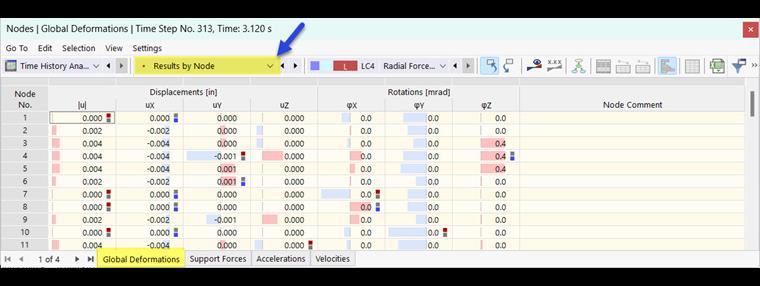

È possibile visualizzare graficamente gli spostamenti generalizzati dei nodi utilizzando la categoria del navigatore 'Deformazioni globali' (vedi immagine Risultati dell'analisi time history ). Nella scheda 'Deformazioni globali' della tabella, gli spostamenti generalizzati dei nodi sono visualizzati numericamente.
Vengono specificati lo spostamento totale assoluto |u|, gli spostamenti uX, uY e uZ, nonché le rotazioni φX, φY e φZ. Alla fine della tabella, è possibile trovare i valori massimo e minimo delle singole componenti degli spostamenti generalizzati.
Se il risultato dell'inviluppo è visualizzato nella finestra di lavoro, la tabella contiene due valori di risultato per ciascun nodo - il massimo e il minimo di tutti i time step.
forze vincolari

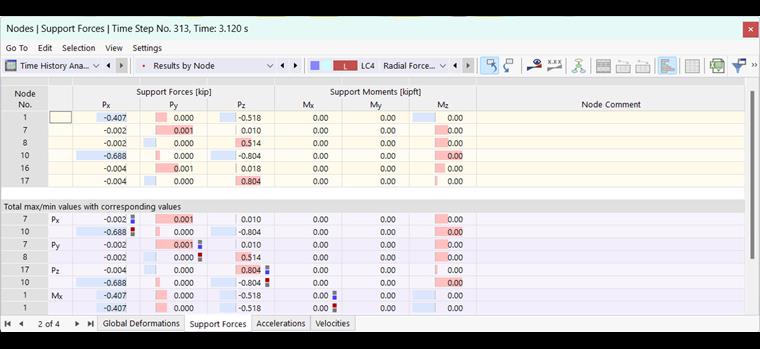

La scheda 'Forze vincolari' elenca le forze e i momenti che vengono introdotti in ciascun vincolo esterno del nodo.
Accelerazioni

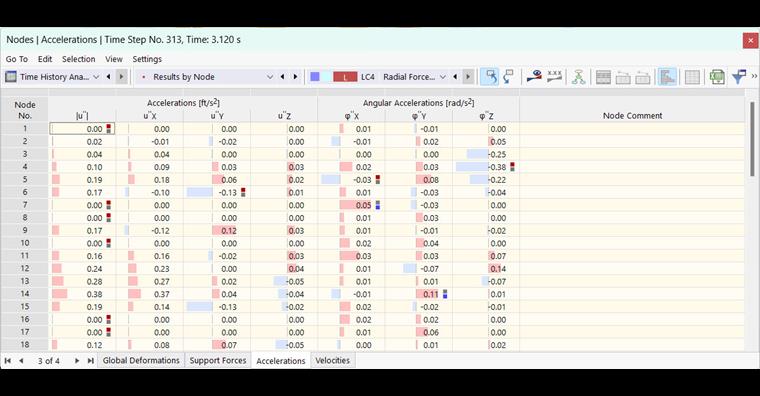

Nella scheda 'Accelerazioni', è possibile vedere le accelerazioni applicate ai singoli nodi. Sono indicate l'accelerazione totale assoluta |u"|, le accelerazioni u"X, u"Y e u"Z, nonché le accelerazioni angolari φ"X, φ"Y e φ"Z.
Le accelerazioni sono visualizzate solo in forma tabellare; non possono essere visualizzati graficamente.
Velocità

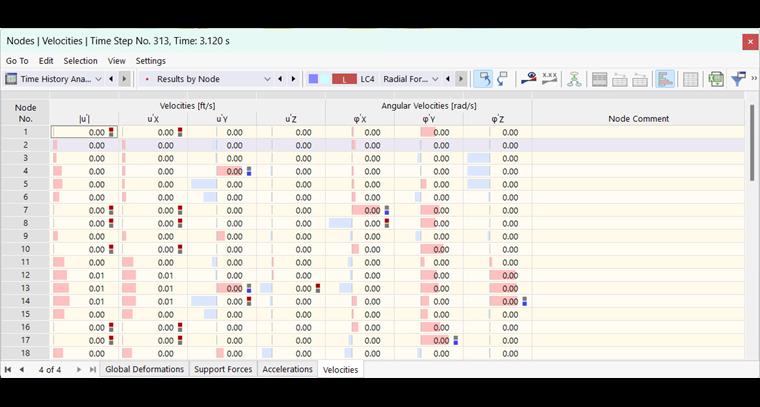

La scheda 'Velocità' elenca le velocità presenti in ciascun nodo. La velocità totale assoluta |u'|, le velocità u'X, u'Y e u'Z, nonché le velocità angolari φ'X, φ'Y, e φ'Z.
Questi risultati sono disponibili solo in forma tabellare.
