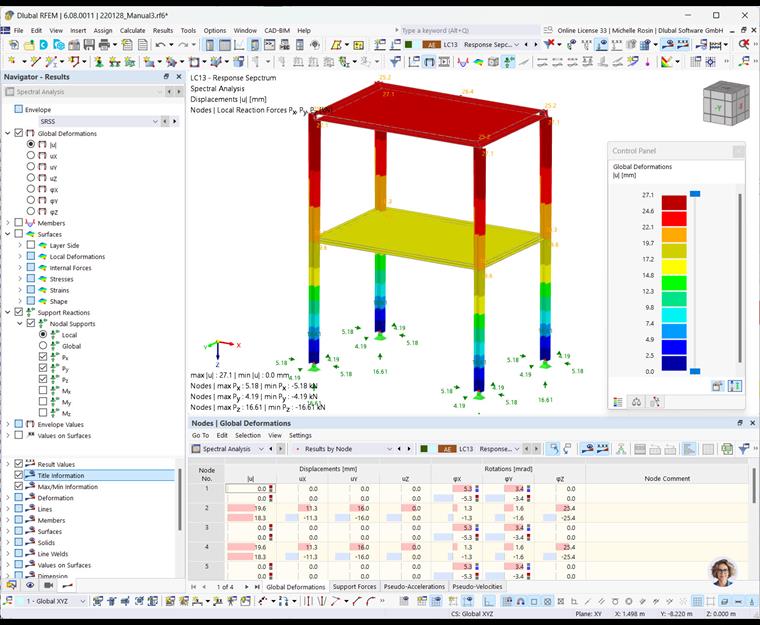

Dopo il calcolo corretto, vengono visualizzati i risultati di un caso di carico con spettro di risposta: Nella finestra di lavoro, è possibile vedere gli spostamenti generalizzati globali come un inviluppo; nella tabella, è possibile vedere gli spostamenti generalizzati, le forze vincolari, le forze interne o le tensioni dei singoli oggetti del modello. In questo modo, i risultati dell'analisi spettrale sono completamente integrati nell'interfaccia del programma di RFEM o RSTAB.
finestra di lavoro

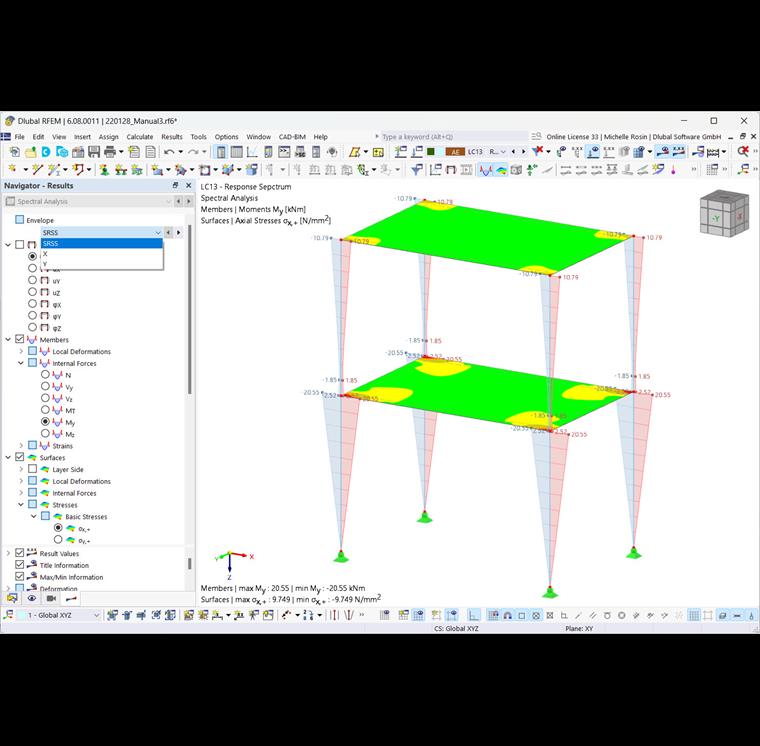

L'inviluppo risulta dalle regole di combinazione per le risposte periodiche e per le componenti direzionali che hai definito nelle Impostazioni dell'analisi spettrale. Nella parte superiore del 'Navigatore - Risultati', selezionare la regola di combinazione o la forma modale da utilizzare per la visualizzazione grafica dei risultati. È anche possibile utilizzare i pulsanti
e
per passare da una voce all'altra.
Per la visualizzazione grafica dei risultati, tutti i tipi di risultati che sono disponibili anche per un caso di carico statico sono disponibili per la selezione nel navigatore. A seconda del tipo di modello, queste sono, ad esempio, gli spostamenti generalizzati globali, le forze interne di aste e superfici e le reazioni vincolari. I tipi di risultati degli oggetti del modello sono descritti nel capitolo Risultati del manuale di RFEM.
Tabella

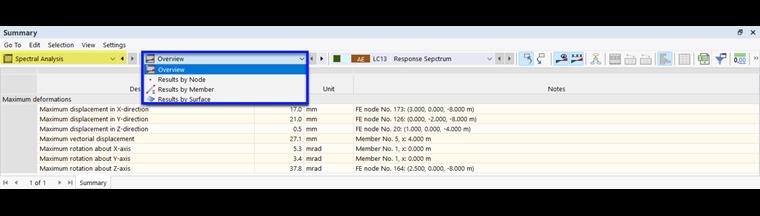

Le tabelle dei risultati dell'analisi dinamica vengono visualizzate automaticamente quando si visualizzano i risultati del caso di carico dinamico. Utilizza le categorie e le sottocategorie per controllare la visualizzazione dei risultati nella tabella (vedi il capitolo Tabelle di RFEM). manuale). Sono disponibili varie sottocategorie per l'analisi spettrale. Essi sono descritti nei capitoli seguenti.

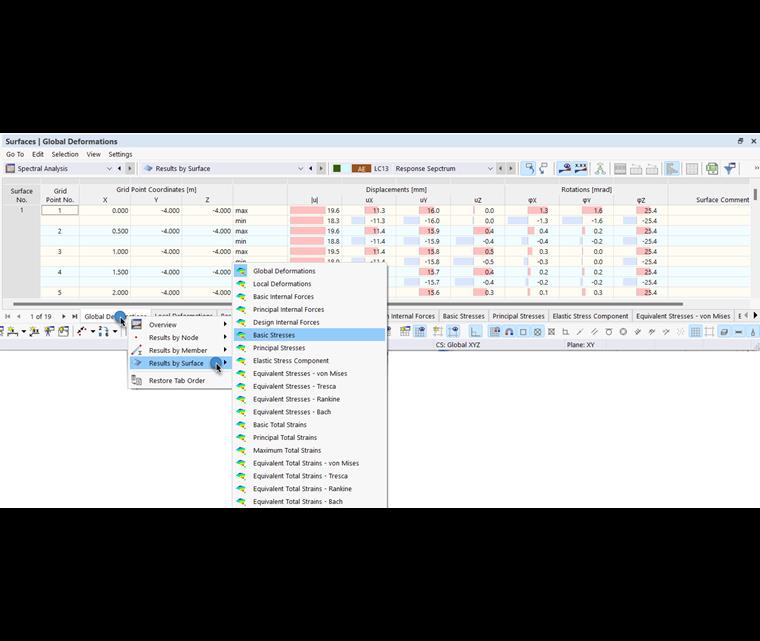

Se si desidera passare rapidamente a una tabella particolare, fare clic con il pulsante destro del mouse su una scheda. È quindi possibile selezionare la tabella desiderata nel menu di scelta rapida.
Unità e cifre decimali
È possibile modificare le unità e le cifre decimali come descritto nel capitolo Unità e cifre decimali. Poiché ci occupiamo principalmente di deformazioni, forze interne, tensioni e deformazioni, è necessario modificare le unità]] del manuale di RFEM, che sono rilevanti per i parametri della categoria 'Analisi statica'.
Esporta in Excel
È possibile esportare qualsiasi tabella dei risultati dell'analisi spettrale in MS Excel. Per questo, utilizzare il pulsante
nella barra degli strumenti della tabella (vedi immagine
Esporta tabella corrente
). Quando si esporta la tabella corrente, i valori vengono esportati con la massima precisione.
Se si desidera esportare più tabelle contemporaneamente, utilizzare la funzione Esporta nel menu File. Nella finestra di dialogo 'Selettore esportazione tabelle', è possibile specificare quali tabelle devono essere esportate (vedere l'immagine Selezione di tabelle per l'esportazione ).
