Результаты

После успешного вычисления, результаты загружения спектра реакций изображаются: В рабочем окне вы можете увидеть общие деформации в виде пакета; в таблице, можно увидеть деформации, опорные реакции, внутренние силы или напряжения отдельных объектов модели. Благодаря тому, результаты спектрального анализа полностью интегрируются в интерфейс программы RFEM или RSTAB.

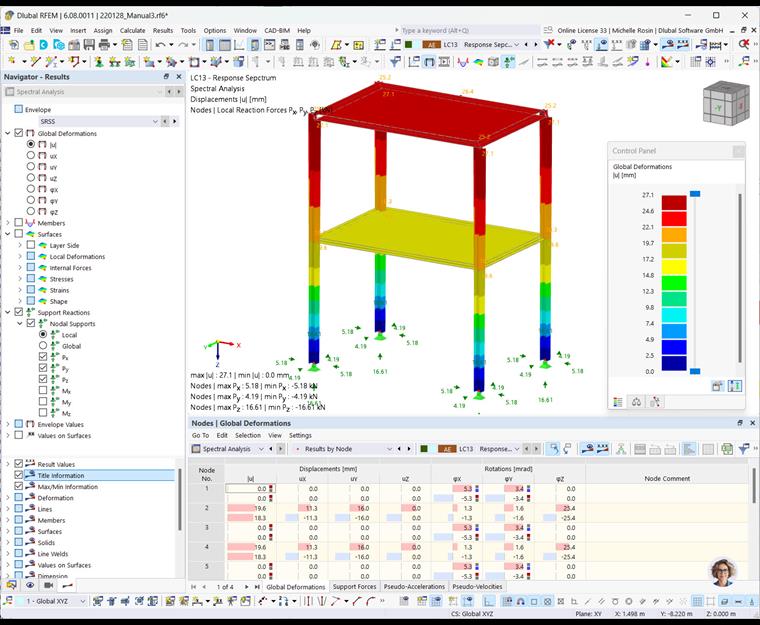

Результаты спектрального анализа в рабочем окне и таблице

рабочее окно

Пакет получается в результате правил комбинирования для периодических реакций и для компонентов направления, которые вы задали в Параметрах спектрального анализа. В верхней части 'Навигатора - Результаты' выберите правило комбинирования или собственные формы, которые будут использоваться для графического изображения результатов. Вы также можете использовать кнопки и для переключения между записями.

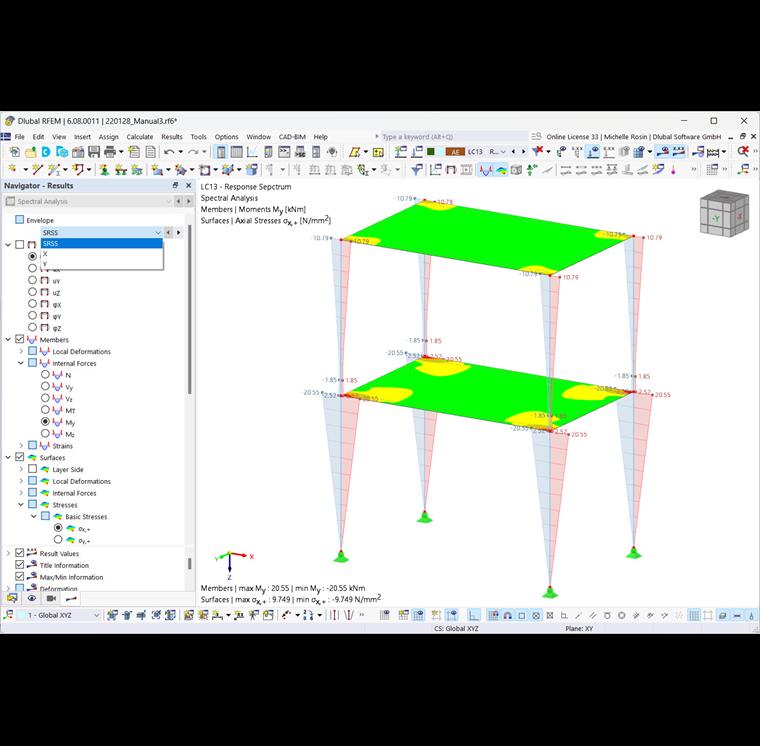

Выбор оболочки или направления и отображение результатов для стержней, поверхностей и тел

Для графического изображения результатов, все типы результатов, которые также доступны для статического загружения, доступны для выбора в навигаторе. В зависимости от типа модели, это, например, общие деформации, внутренние силы стержней и поверхностей и опорные реакции. Типы результатов объектов модели описаны в главе Результаты руководства программы RFEM.

Таблица

Таблицы результатов динамического расчета отображаются автоматически при отображении результатов динамического нагружения. Для управления отображением результатов в таблице используйте категории и подкатегории (см. RFEM). руководство). Для спектрального анализа доступны различные подкатегории. Они описаны в следующих главах.

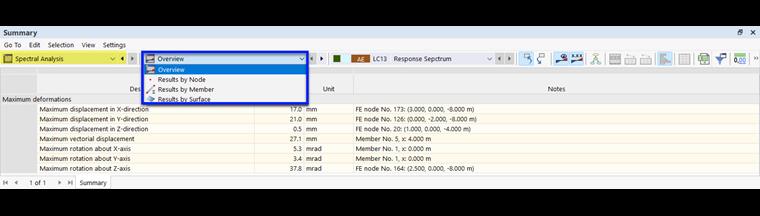

Выбор подкатегории для результатов спектрального анализа

Если вы хотите быстро перейти к определенной таблице, щелкните правой кнопкой мыши по вкладке. Затем можно выбрать требуемую таблицу в контекстном меню.

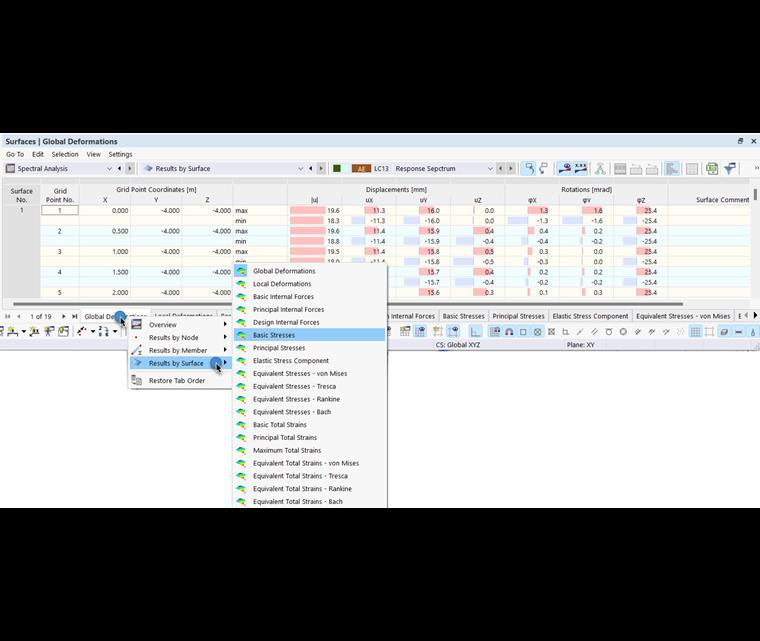

Контекстное меню для вкладки Таблица

Единицы и десятичные разряды

Единицы измерения и десятичные разряды можно настроить, как описано в разделе {%://002957 Единицы и десятичные разряды]]. Поскольку речь идет в первую очередь о деформациях, внутренних силах, напряжениях и смещениях, необходимо изменить единицы измерения]] в руководстве пользователя RFEM, поскольку они актуальны для параметров категории 'статический расчет'.

Экспорт в Excel

Вы можете экспортировать любую таблицу результатов спектрального анализа в MS Excel. Для этого используйте кнопку на панели инструментов таблицы (см.|Изображение027584|Экспорт актуальной таблицы#). При экспорте из текущей таблицы значения экспортируются с полной точностью.

Если вы хотите экспортировать сразу несколько таблиц, используйте функцию « Экспорт » в меню « Файл». В диалоговом окне 'Селектор экспорта таблиц' можно указать, какие таблицы необходимо экспортировать (см.|изображение027582|Выбор таблиц для экспорта#).
