Параметры диаграммного анализа

Параметр анализа толчка ( PA ) задает правила, согласно которым нагрузка увеличивается и итерационный расчет целевого смещения заканчивается. Предварительно задан стандартный тип анализа. Вы можете изменить этот тип в любое время или создать дополнительные параметры анализа пустых мест.

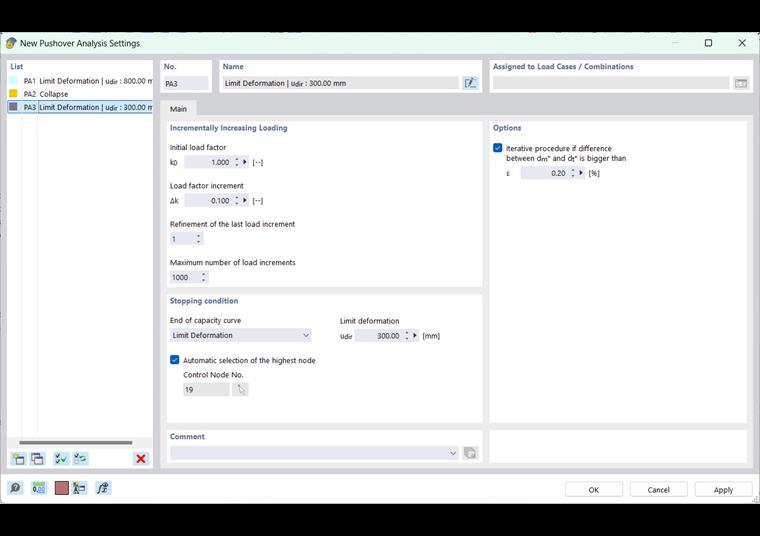

Диалоговое окно 'Параметры анализа при незначительном перемещении' управляет настройками типа анализа, выбранного в 'списке' слева.

Поэтапное приращение нагрузки

В этом разделе вы можете определить, как следует постепенно увеличивать горизонтальную нагрузку.

Коэффициент начальной нагрузки

Значение k0 представляет собой начальный коэффициент. Как правило, расчет начинается с 1,0-кратной боковой нагрузки. В норме EN 1998-1 формула (B.1), например, выходная нагрузка описывается следующим соотношением:

Приращение коэффициента нагрузки

Коэффициент Δk указывает размер шага, с которым нагрузка увеличивается в ходе расчета. Чем меньше коэффициент, тем больше времени занимает расчет. С другой стороны, если коэффициент слишком велик, существует риск того, что смещение цели не будет определено с требуемой точностью.

Уточнение последнего приращения нагрузки

Это поле ввода позволяет разделить критическую область последнего шага нагрузки с более мелкими шагами нагрузки. Это означает, что даже с относительно грубыми коэффициентами Δk можно выполнить быстрый расчет с хорошей точностью результатов.

Максимальное количество приращений нагрузок

Расчет заканчивается, как только будет достигнуто максимальное количество уровней нагрузки. Это предотвращает бесконечное выполнение анализа для определения кривой производительности или отсутствие сходимости из-за колебаний.

Условие остановки

В этом разделе вы можете определить целевые критерии расчета.

Конец кривой несущей способности

Кривая грузоподъемности выражает способность конструкции выдерживать боковые нагрузки. В качестве целевых для расчета этой кривой в списке доступны две опции.

  • Предельная деформация: Расчет заканчивается при достижении определенной деформации. Вы можете задать эту предельную деформацию вручную в поле справа. Это зависит от смещения цели и, следовательно, от силы землетрясения (спектра реакции). Во многих случаях в качестве ориентира можно использовать 5% высоты здания.
  • Свернуть: Горизонтально действующие нагрузки увеличиваются до тех пор, пока не возникнет сингулярность и система не выйдет из строя.

Автоматический выбор самого высокого узла

Флажок установлен по умолчанию. Таким образом, самый высокий узел в здании представляет собой контрольный узел для предельной деформации или для записи деформации в кривой грузоподъемности. Если вы удалите флажок, вы можете указать в модели другой узел.

Инфо

Для конструкций с незначительно выраженным верхним этажом, может быть полезно указать наивысший узел нижнего этажа.

Опции

Флажок ' Итерационный метод, если разница между dm * и dt * больше ε ', позволяет настроить точность итеративного определения целевого смещения dt *. Эта итерационная процедура упоминается в EN 1998-1, B.5; он соответствует методу N2 согласно [1 ]. Вы можете использовать значение ε, чтобы повлиять на допустимое расстояние между двумя итерациями в качестве критерия завершения и, таким образом, повысить точность результата.


Ссылки
  1. Файфар, П. (2000). Метод нелинейного расчета для сейсмического расчета, основанного на характеристиках. Спектры землетрясений, 16 (3), 573–592. https://doi.org/10.1193/1.1586128
