Analýza deformační únosnosti vychází z předpokladu, že geometrie modelu má nelineární vlastnosti. Jsou možné různé typy nelinearit.
Kloub na konci prutu s nelinearitou

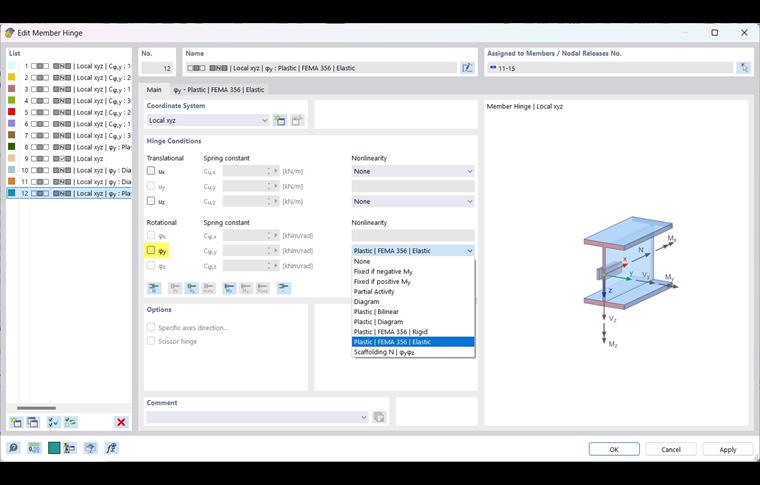

Koncům prutů lze přiřadit nelineární klouby. Klouby normalizované pro ocel podle FEMA 356 [1 ] s kritérii plasticity jsou zvláště vhodné pro analýzu posunutí. Popisují poměr vznikajícího momentu k momentu kluzu a vzniklého kroucení k kluzu. Pracovní linie závisí na meze kluzu průřezu.
Alternativně můžete použít spoje typu Použít graf s vlastními kritérii přijatelnosti. Nelineární vlastnosti lze také popsat ve formě běžného kloubu na konci prutu zadáním jako #diagram diagram .
Nelineární vlastnosti lze ovšem popsat také ve formě běžného kloubu na konci prutu, a to tak, že ho zadáme jako diagram. Tato modální analýza představuje lineární výpočet bez zohlednění nelinearit. Pro lineární výpočty je proto důležité zadat plastické klouby bez kloubů (viz obrázek Přiřazení plastických kloubů podle FEMA 356 ).
- /#
Nelineární materiálové vlastnosti

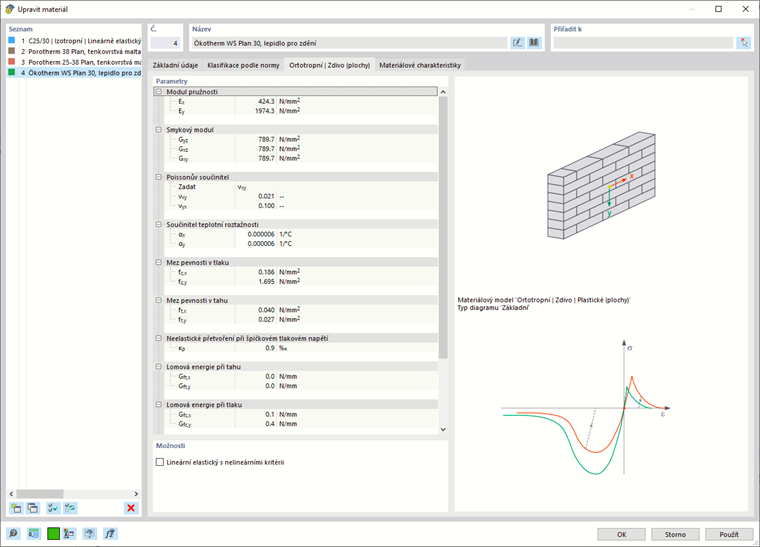

Při analýze posunu lze zohlednit také nelineární chování materiálu. Pro stanovení únosnosti lze například použít materiál #zdivo zdivo .
Můžete také definovat vlastní materiály pomocí vlastních pracovních linií. Obzvláště vhodný je k tomu materiálový model #isotropicDamage2D3DTab Isotropic Damage . Podrobné informace o tomto materiálovém modelu jsou k dispozici v technickém článku .
Pro použití uživatelsky definovaných pracovních linií potřebujete licenci pro addon pro analýzu -analyzovat/nelineární chování materiálu Nelineární chování materiálu. Tento addon je popsán v kapitole Nelineární chování materiálu příručky k programu RFEM.
