A análise da capacidade de deformação está ligada ao pressuposto de que a geometria do modelo tem propriedades não lineares. São possíveis diferentes tipos de não linearidades.
Articulação de extremidade de barra com não linearidade
Às extremidades da barra podem ser atribuídas articulações não lineares. Articulações normalizadas para aço de acordo com a norma FEMA 356 [1 ] com critérios plásticos são particularmente adequadas para a análise de pushover. Descrevem a relação entre momento de ocorrência e momento de cedência e torção de ocorrência para torção de cedência. A linha de trabalho depende do limite de elasticidade da secção.
Como alternativa, é possível usar ligações do tipo Utilize o gráfico com critérios de aceitação personalizados. As propriedades não lineares também podem ser descritas na forma de uma articulação de extremidade de barra regular definindo-a como #diagram diagrama .
No entanto, as propriedades não lineares também podem ser descritas na forma de uma articulação de barra regular definindo-a como um {%>Atribuição da articulação plástica de acordo com FEMA 356 ).
- /#
Propriedades do material não linear

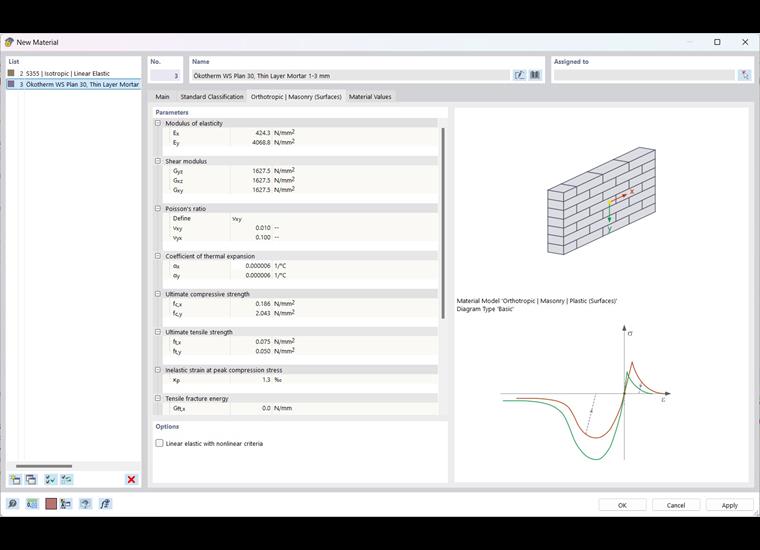

A análise pushover também é capaz de considerar um comportamento não linear do material. Por exemplo, é possível utilizar o material #alvenaria para determinar a curva de capacidade.
Também é possível definir materiais próprios utilizando as suas próprias linhas de trabalho. O modelo de material #isotropicDamage2D3DTab Dano isotrópico é especialmente adequado para isso. Informações detalhadas sobre este modelo de material podem ser encontradas num artigo técnico .
Para utilizar as linhas de trabalho definidas pelo utilizador, é necessária uma licença para o módulo de análise -analisar/comportamento do material não linear Comportamento do material não linear. Este módulo é descrito no capítulo Comportamento de materiais não linear do manual do RFEM.
