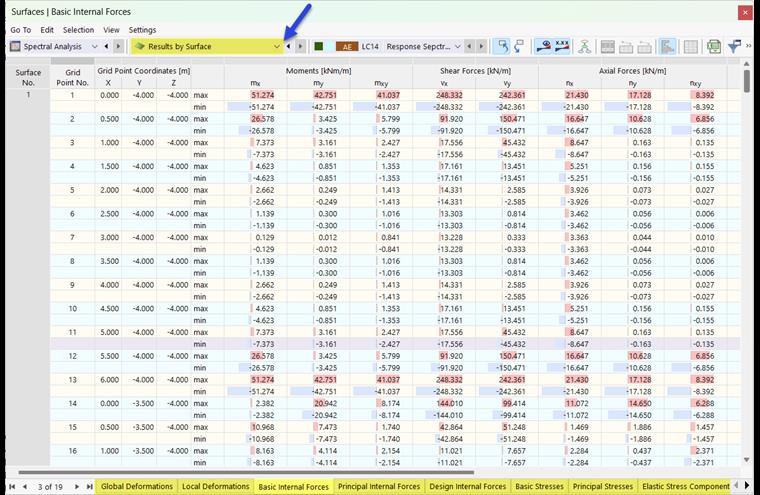

Na categoria de resultados da tabela Resultados por superfície (ver figura Subcategoria para resultados da análise espectral ), são listados os resultados numéricos que estão disponíveis nos pontos de grelha do individual {%>
Deformações
As deformações das superfícies são apresentadas em relação aos eixos globais, bem como aos eixos de superfície locais. Pode controlar a visualização gráfica utilizando as categorias do navegador 'Deformações globais' e 'Superfícies' → 'Deformações locais' (ver figura Resultados da análise espectral ). A tabela lista os resultados correspondentes nos separadores 'Deformações globais' e 'Deformações locais'.
Esforços internos
As forças internas da superfície estão subdivididas em três categorias:
- Esforços internos de base: forças internas e momentos na direção dos eixos da superfície
- esforços internos principais: esforços internos na direção dos eixos principais
- Esforços internos de cálculo: forças internas e momentos de acordo com DIN V ENV 1992-1-1 {%>
Define o tipo de resultado para a visualização gráfica na categoria do navegador 'Superfícies' → 'Forças internas'. A tabela lista as forças internas de superfície nos separadores 'Forças internas de base', 'Forças internas principais' e 'Forças internas de cálculo'.
Tensões
As tensões de superfície estão subdivididas em quatro categorias:
- Tensões de base: tensões na direcção dos eixos da superfície
- Tensões principais: tensões na direção dos eixos principais
- Componentes de tensão elástica: Componentes de tensão a partir de momentos fletores e forças de membrana
- Tensões equivalentes: Combinação das tensões de base de acordo com von Mises, Tresca, Rankine ou Bach
Define o tipo de resultado para a visualização gráfica na categoria do navegador 'Superfícies' → 'Tensões'. Na tabela, as tensões de superfície são listadas nos separadores 'Tensões de base', 'Tensões principais', 'Componente de tensão elástica' e 'Tensões equivalentes'.
deformações
As extensões de superfície estão subdivididas em quatro categorias:
- Deformações totais de base: deformações na direção dos eixos da superfície
- Deformações principais totais: deformações na direção dos eixos principais
- Deformações totais máximas: valores extremos das deformações
- Deformações totais equivalentes: Combinação das deformações totais de base de acordo com von Mises, Tresca, Rankine ou Bach
Defina o tipo de resultado para a visualização gráfica na categoria do navegador 'Superfícies' → 'Deformações'. Na tabela, as deformações de superfície são listadas nos separadores 'Deformações totais de base', 'Deformações principais totais', 'Deformações totais máximas' e 'Deformações totais equivalentes'.
Tipo de tensão
Para superfícies com um {%>
