Um acelerograma expressa qual a aceleração que ocorre num determinado momento. Este diagrama de aceleração - tempo pode ser usado para gerar espectros de resposta ou para realizar um método de histórico de tempo . Muitos acelerogramas estão na forma de registos de sismos que já ocorreram.

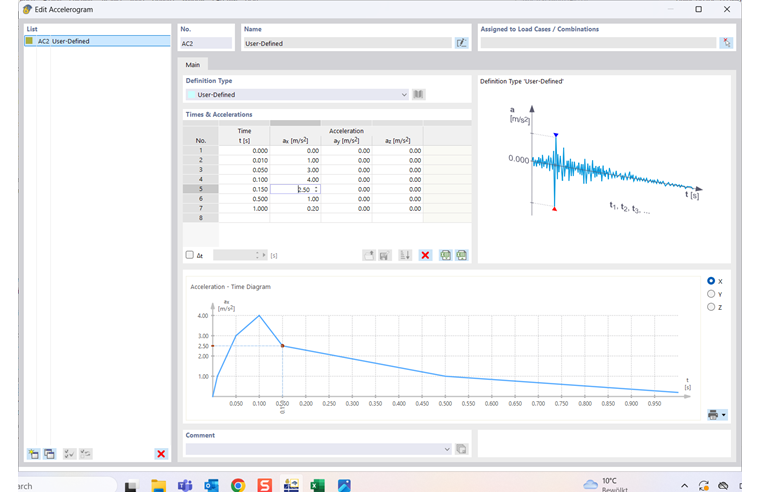

Os acelerogramas utilizados no modelo são geridos na caixa de diálogo Acelerograma.
Geral
No separador Básico , pode especificar o tipo de acelerograma e definir os parâmetros.
Tipo de definição
Escolha como pretende definir o acelerograma. Existem dois tipos de definição à escolha na lista.
Rodado

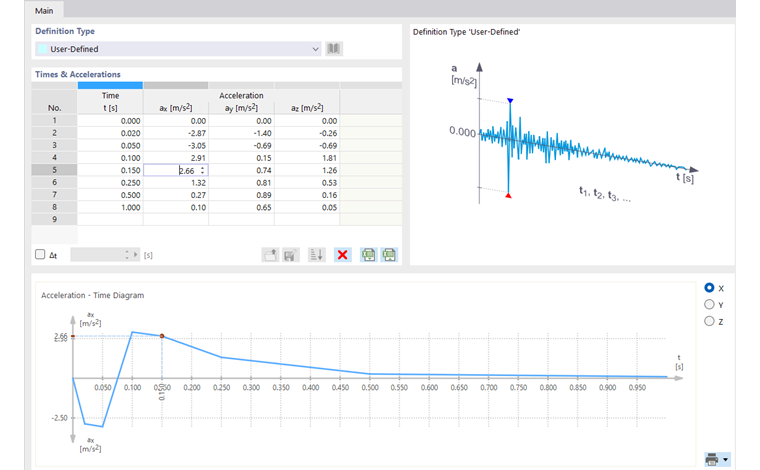

Se o utilizador descreve um acelerograma de uma forma definida pelo utilizador, pode especificar os valores característicos na secção 'Tempos e acelerações': Introduzir os tempos t com as acelerações associadas aX, aY eZ linha a linha na tabela.
Utilize a tabela para definir individualmente o diagrama de aceleração-tempo. A ordem das linhas introduzidas pode ser arbitrária. Desta forma, é possível adicionar posteriormente pares de valores que estão entre valores já definidos.
Informação
Como tem de estar disponível um diagrama de temporização consistente, os valores são apresentados a vermelho se a ordem estiver incorreta. Neste caso, utilize o botão
para ordenar as linhas por ordem crescente.
Pode eliminar a linha da tabela selecionada com o botão
.
O botão
permite que os valores da tabela de um diagrama sejam importados do Excel. Pode utilizar o botão
para exportar o acelerograma definido pelo utilizador para o Excel.
As funções de armazenar acelerogramas definidos pelo utilizador numa biblioteca e lê-los novamente a partir daí ainda estão em desenvolvimento. Por isso, os botões
estão bloqueados.

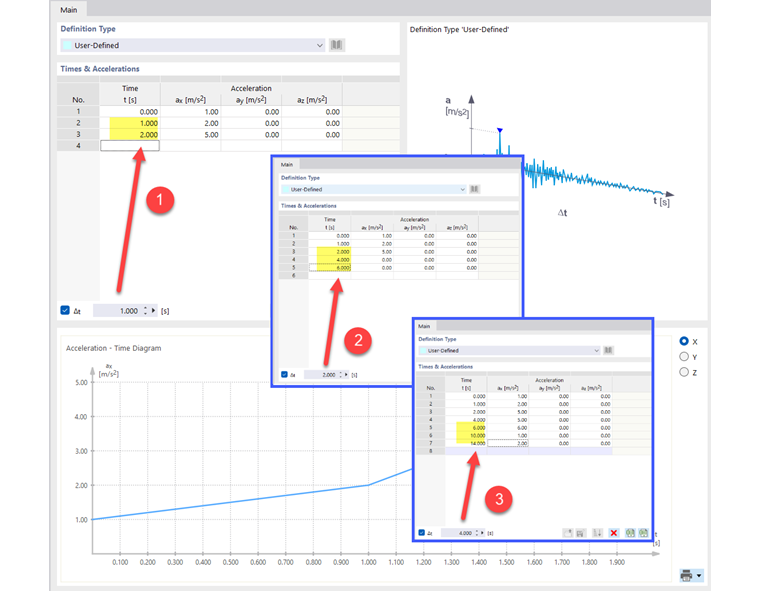

Se os valores de aceleração tiverem um intervalo de tempo constante, active a caixa de seleção ΔT abaixo da tabela. Em seguida, introduz o passo de tempo no campo ao lado
. Se agora introduz as acelerações na tabela, o tempo é definido automaticamente com o incrementoΔT. Pode ajustar o passo ΔT a qualquer momento para introduzir mais valores com um passo de tempo diferente.
Na secção inferior, é apresentado o diagrama do acelerograma gerado a partir das especificações. Pode utilizar os botões X, Y e Z à direita do gráfico para controlar a direção da aceleração que é apresentada. As funções do diagrama são descritas no capítulo Espectro de resposta descrito.
Da biblioteca

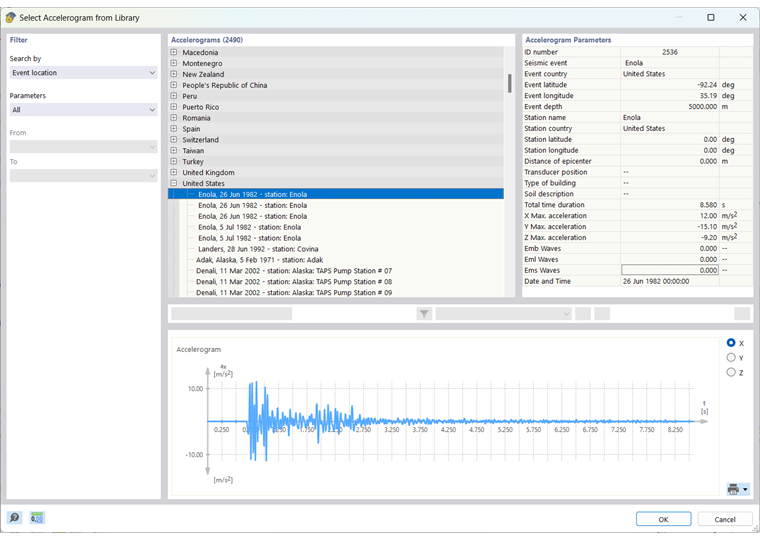

Está disponível uma extensa biblioteca de acelerogramas, que foram registados durante a ocorrência de sismos. A funcionalidade para utilizar acelerogramas personalizados nesta biblioteca ainda está em desenvolvimento. Chame a biblioteca com o botão
à direita da lista.
Os acelerogramas da biblioteca' estão ordenados por país.
Selecione o sismo relevante a partir da lista de ' acelerogramas '. Os critérios na secção 'Filtro' são úteis para isso. Dependendo do parâmetro, existem várias opções.
Cada acelerograma é caracterizado por ' parâmetros de acelerograma ' específicos, tais como país, longitude e latitude, distância ao epicentro ou duração do sismo. Essas características são exibidas no lado direito da biblioteca.
Na área inferior pode ver o diagrama do acelerograma selecionado. A maioria dos acelerogramas mostra diferentes acelerações nas três direções globais. Pode utilizar os botões X, Y e Z à direita do gráfico para controlar a direção da aceleração que é apresentada. As funções do diagrama são descritas no capítulo Espectro de resposta descrito.
Clique em OK para transferir o acelerograma para a caixa de diálogo 'Novo acelerograma'. Aqui também são fornecidos parâmetros como a localização do sismo, a estação de medição e a distância ao epicentro. Pode ver o diagrama na secção de diálogo inferior. Com os botões X, Y e Z pode alternar entre os sentidos de aceleração.

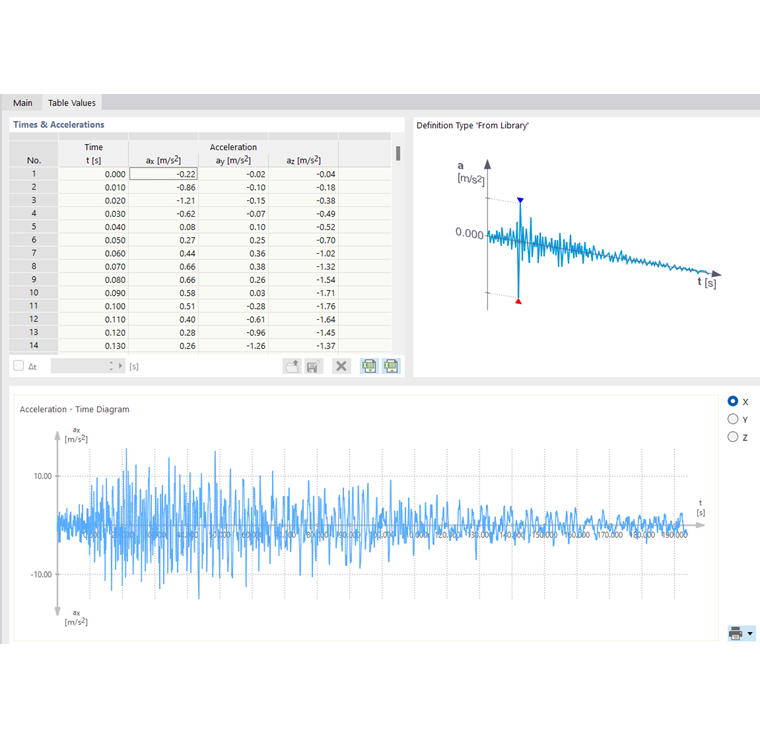

Valores de tabela
A guia Valores tabulares só estará disponível se o acelerograma for gerado usando o tipo de definição Da biblioteca .
Neste separador pode verificar as etapas de tempo com as acelerações associadas aX, aY e aZ. A tabela corresponde assim à entrada de um acelerograma descrito na secção pelo utilizador . No entanto, os valores não podem ser editados nesta tabela.
