Die Add-Ons der dynamischen Analyse sind vollständig in RFEM oder RSTAB integriert. Daher können Sie alle aus dem Hauptprogramm bekannten Möglichkeiten nutzen, um die grafischen Ergebnisse der dynamischen Analyse zu dokumentieren. Das allgemeine Vorgehen zur Aufbereitung von Grafiken für den Ausdruck ist im Kapitel Grafiken des RFEM-Handbuchs beschrieben.
Sie können die aktuelle Ansicht über die Druckfunktion direkt ausdrucken oder in das Ausdruckprotokoll übergeben.

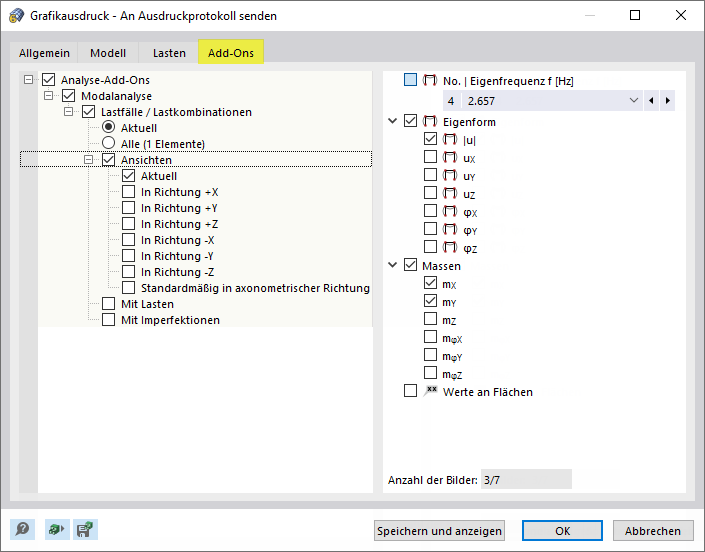

Bei der Mehrfachauswahl von Grafiken in der Druckfunktion für das Ausdruckprotokoll können Sie im Register Add-Ons auch alle verfügbaren Ergebnisse der Modalanalyse wählen. Die Grafiken werden im Ausdruckprotokoll in die Ordner der Ergebnisse für die Modalanalyse einsortiert.

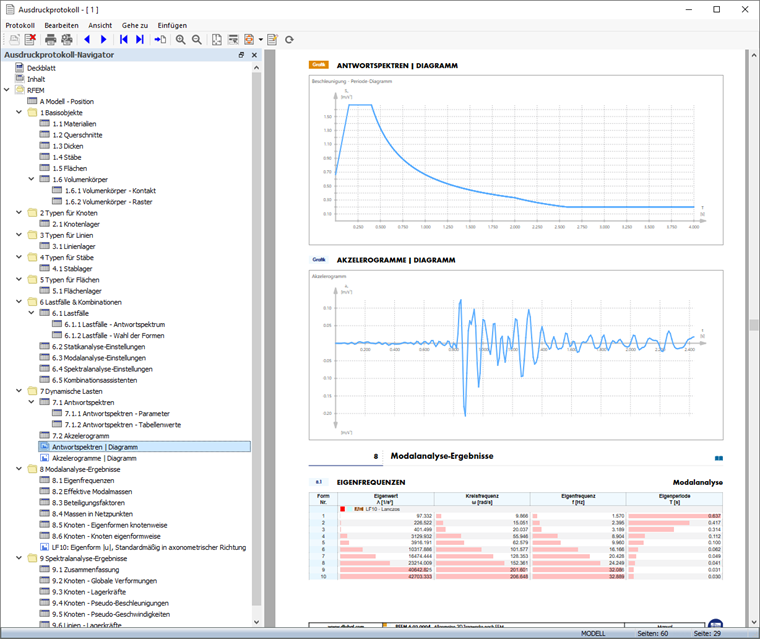

Der Grafikdruck bietet sich insbesondere für
Diagramme
an. In den entsprechenden Dialogen stehen über die Schaltfläche
verschiedene Möglichkeiten zur Verfügung, um das aktuelle Diagramm zu drucken.
