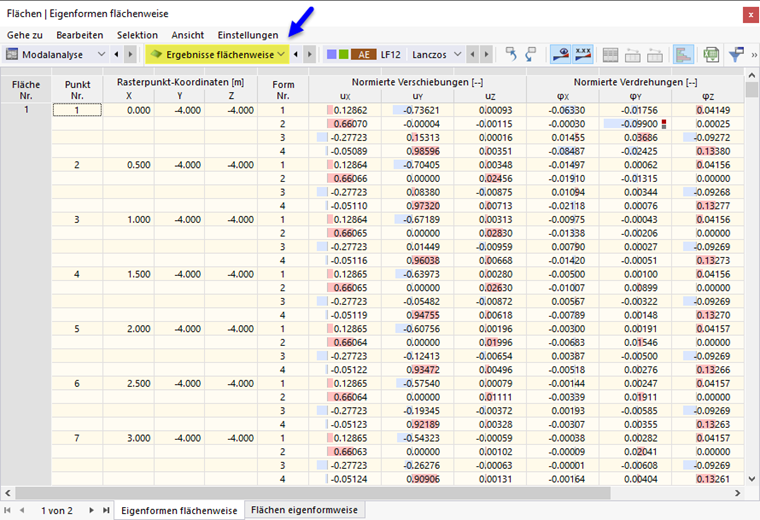

In der Tabellen-Ergebniskategorie Ergebnisse flächenweise (siehe Bild Unterkategorie für Modalanalyse-Ergebnisse ) werden die numerischen Ergebnisse der Eigenformen mit den zugehörigen normierten Verschiebungen und Verdrehungen aufgelistet, die in den Rasterpunkten der einzelnen Flächen vorliegen. Die Ergebnisse sind im Register 'Eigenformen flächenweise' nach Flächennummern sortiert.
Die normierten Verschiebungen und Verdrehungen sind aufgrund des Skalierungsprozesses dimensionslos.

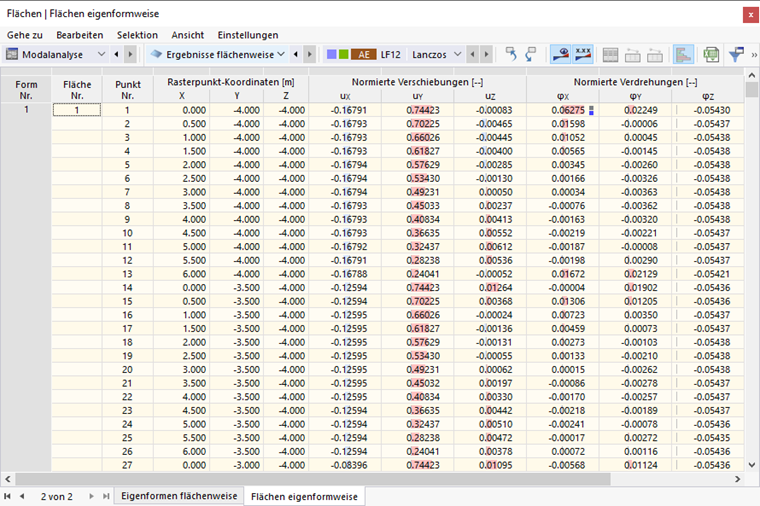

Im Register 'Flächen eigenformweise' sind die Ergebnisse der Flächen nach Eigenformen geordnet.

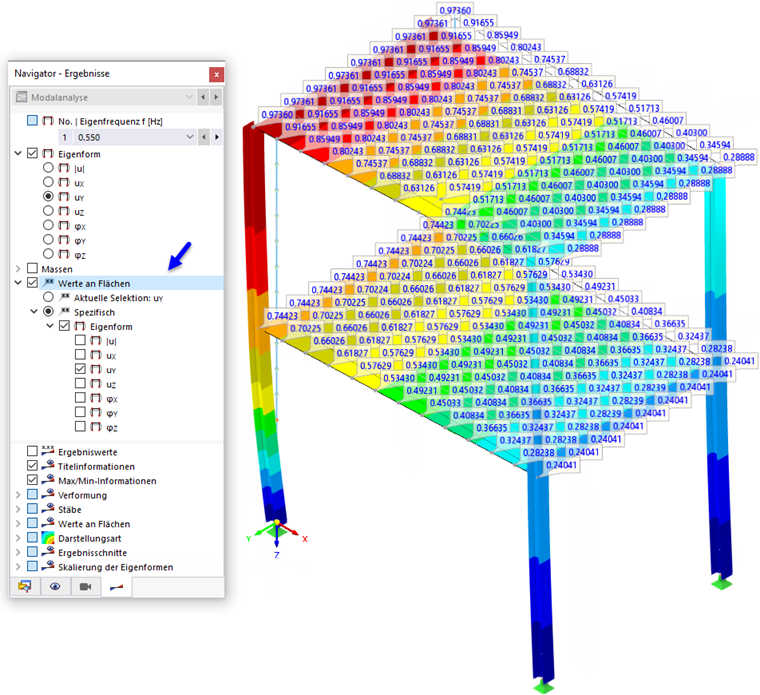

Über die Navigator-Kategorie Werte an Flächen können Sie die Ergebniswerte der Flächen auch grafisch darstellen.
Wie in der Tabelle werden die Werte angezeigt, die in den Rasterpunkten der einzelnen Flächen vorliegen.
