La pestaña Acelerograma está disponible si ha establecido el tipo de análisis #extbookmarkmanual|analysis-type|Análisis en el dominio del tiempo ❘ Acelerograma#.

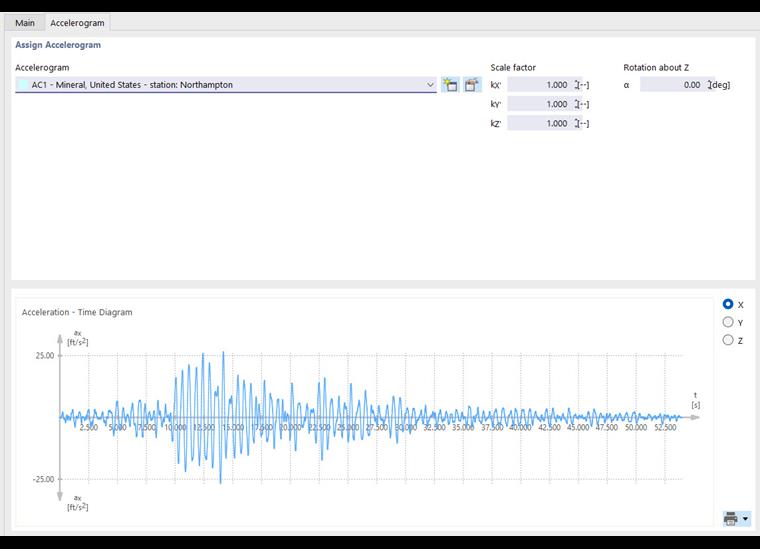

Asignar acelerograma
En esta sección del diálogo, defina el acelerograma que contiene el registro del terremoto deseado. Si ya ha definido uno o más acelerogramas, puede seleccionarlos en la lista. Cree un nuevo acelerograma con el botón
o edite el acelerograma seleccionado con el botón
.
Además, es posible exagerar o aplanar el acelerograma utilizando el 'factor de escala' para cada dirección individual. El resultado de la conversión a escala con el factor general k se puede verificar en el siguiente diagrama.
También es posible definir un giro sobre el eje Z, que gira el acelerograma en el plano XY en un ángulo.
Diagrama
La parte inferior muestra el diagrama de tiempos importado en forma gráfica. Cuando mueve el ratón a lo largo del gráfico de funciones, aparecen las abscisas y ordenadas respectivas. Use la rueda del ratón para hacer zoom, use el botón primario del ratón para mover el diagrama y haga doble clic para restaurar la vista general del diagrama.
