En la categoría de resultados de la tabla Resultados por nudo se incluye una lista de resultados del análisis espectral disponibles en Nudos. Los resultados en las pestañas individuales se ordenan por número de nudo.
Deformaciones globales
Puede mostrar las deformaciones en nudos gráficamente mediante la categoría del navegador 'Deformaciones globales' (consulte la imagen Resultados del análisis espectral ). En la pestaña de la tabla 'Deformaciones globales' se muestran las deformaciones de los nudos en forma numérica.
Será el desplazamiento total absoluto |U|, se dan los desplazamientos uX, uY y uZ así como los giros φX, φY y φZ. Debajo de la tabla, puede encontrar los valores máximos y mínimos de los componentes de deformación individuales.
Esfuerzos en apoyos
La pestaña 'Esfuerzos en apoyo' incluye una lista de fuerzas y momentos que se introducen en cada apoyo en nudo.
Seudoaceleraciones

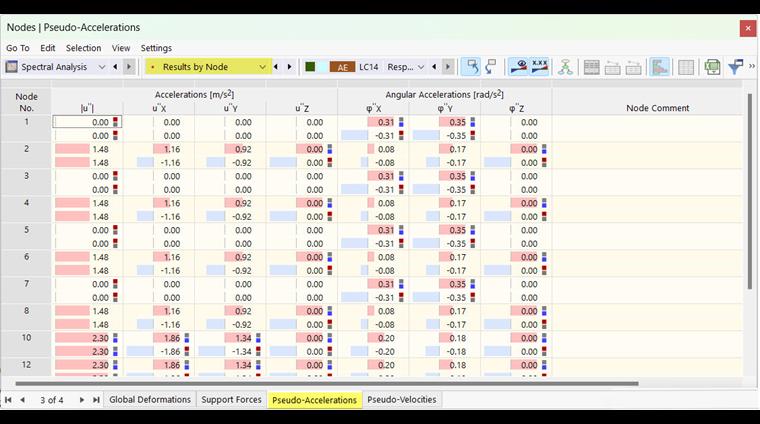

En la pestaña 'Seudoaceleraciones' puede leer las aceleraciones que se aplican a los nudos individuales. Será la aceleración total absoluta |u|, se dan las aceleraciones uX, uY y uZ así como las aceleraciones angulares φX, φY y φZ.
Las seudoaceleraciones solo se generan en forma de tabla; no se pueden representar gráficamente.
Seudovelocidades

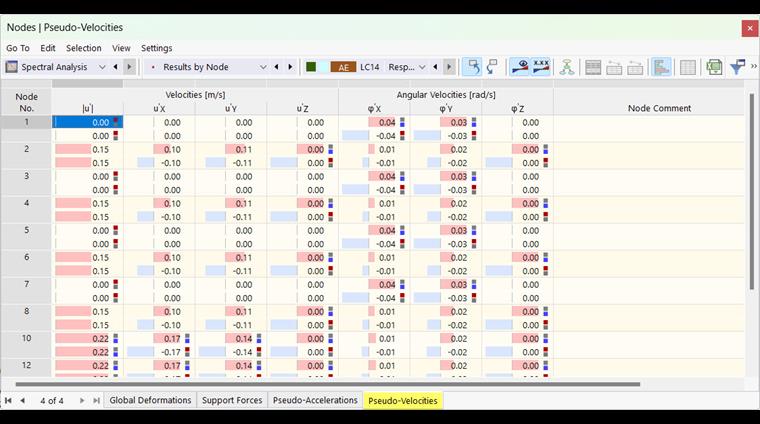

La pestaña 'Seudovelocidades' incluye una lista de velocidades que están disponibles en cada nudo. Será la velocidad total absoluta |u'|, se dan las velocidades u'X, u'Y y u'Z así como las velocidades angulares φ'X, φ'Y y φ'Z.
Estos resultados también están disponibles solo en forma de tabla.
