Réponse:
Le test en soufflerie fournit des données expérimentales précieuses (Figure 1) qui représentent avec précision les forces aérodynamiques agissant sur une structure. Ces données sont cruciales pour :
- Validation et Calibration des Simulations : S'assurer que les modèles numériques dans RFEM ou RWIND correspondent étroitement aux conditions réelles.
- Amélioration de la Précision de la Conception : Fournir des informations détaillées sur les pressions et forces du vent, conduisant à des conceptions structurelles plus précises et efficaces.
- Assurance de Sécurité : Aider les ingénieurs à identifier les vulnérabilités potentielles et à concevoir des structures plus sûres.
Importance de l'Exemple de Validation
La validation est une étape clé dans tout processus de simulation. Elle garantit que le modèle représente avec précision les conditions réelles. En comparant les résultats de la simulation avec des données expérimentales, les ingénieurs peuvent identifier les divergences et affiner leurs modèles, conduisant à des prédictions plus précises.
Mise en œuvre Étape par Étape dans RFEM
1. Collecter et Préparer les Données de la Soufflerie
- Configuration Expérimentale
Réaliser un essai en soufflerie pour mesurer les pressions, forces et schémas d'écoulement du vent sur un modèle réduit de la structure. Dans cet exemple, nous avons utilisé la valeur de pression du vent issue des données expérimentales pour les points de sonde.
- Formater les Données
Organiser les données dans un format structuré, typiquement CSV ou Excel, incluant les valeurs de pression du vent.
2. Configurer le Modèle Expérimental dans RFEM
- Créer un Nouveau Projet :

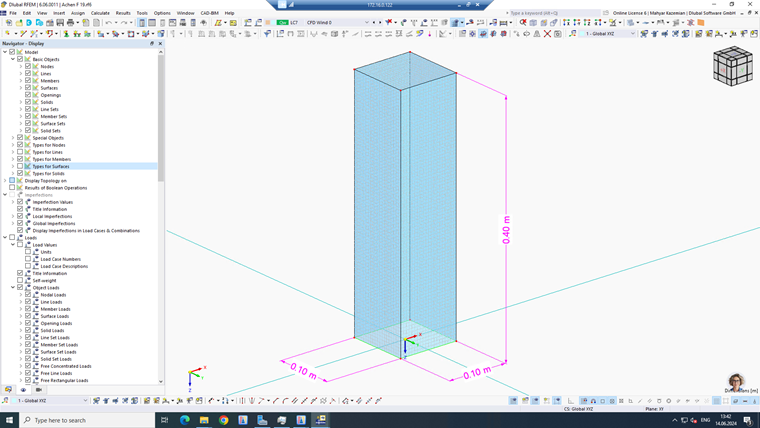

Ouvrez RFEM et créez un nouveau projet, puis construisez la géométrie du modèle expérimental (Figure 2).

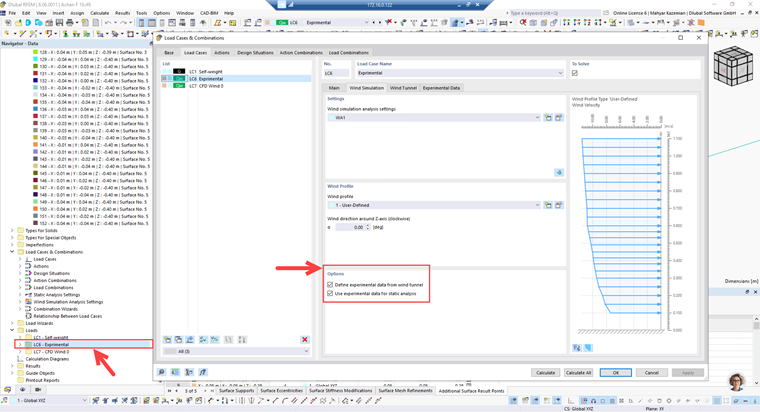

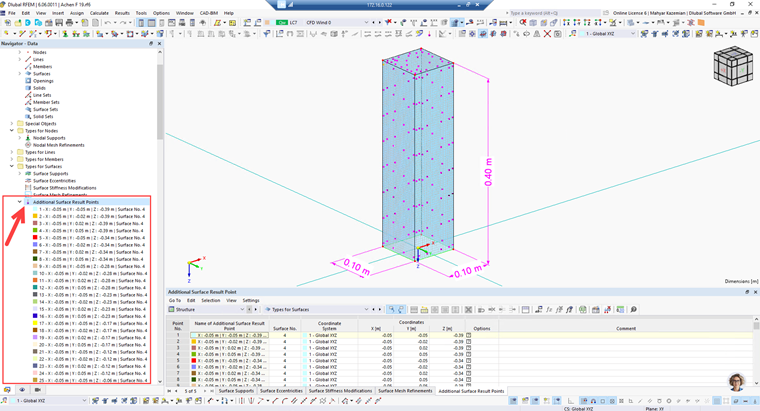

- Définissez un cas de charge pour les données expérimentales et activez les options des données expérimentales de vent (Figure 3), puis introduisez les coordonnées des points de sonde à l'aide de points de résultat de surface supplémentaires (Figure 4).

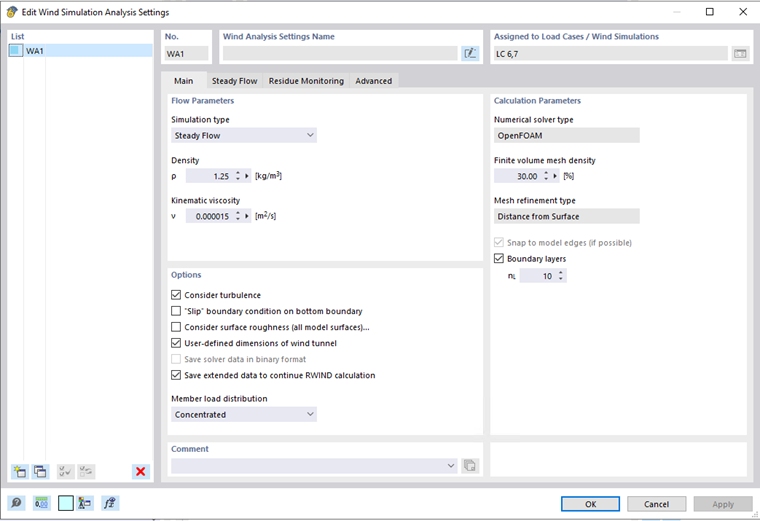

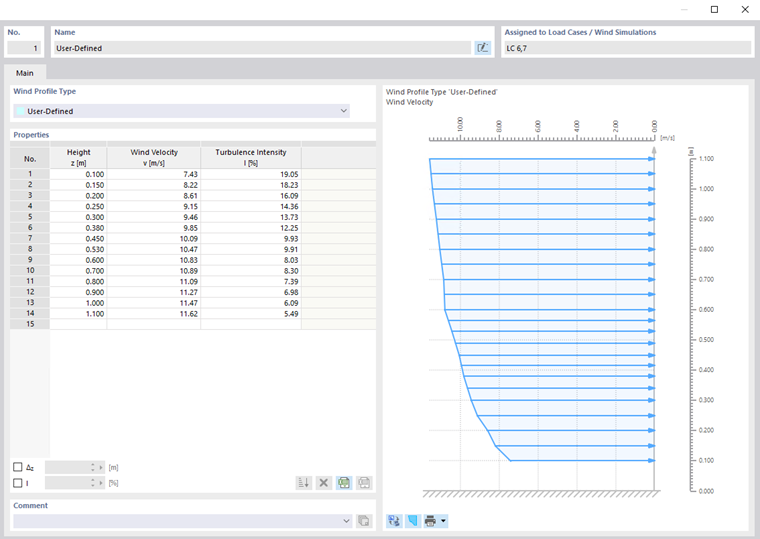

- Définir les Paramètres de Simulation : Configurez la taille du domaine, les conditions aux limites, la densité de maillage (Figure 5), le profil du vent et l'intensité de la turbulence (Figure 6).
3. Résultats

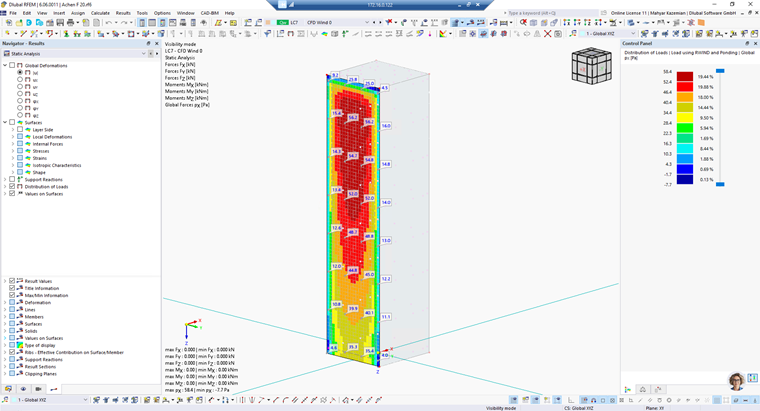

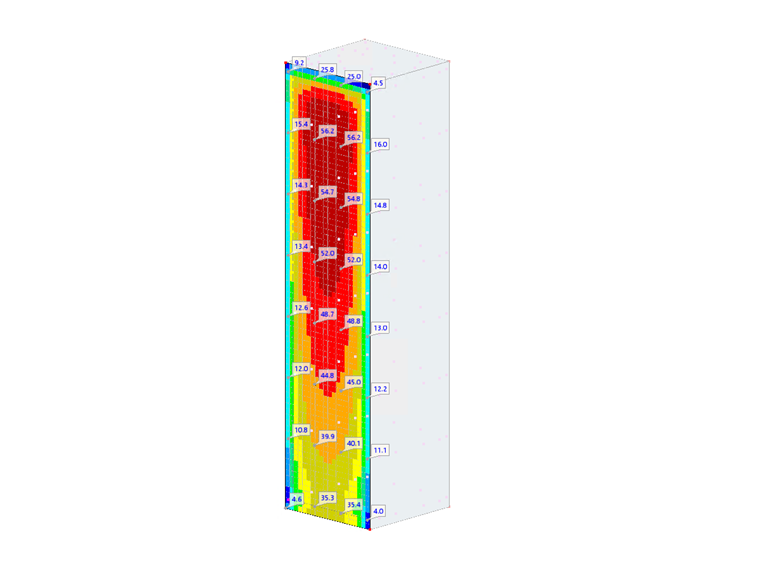

Après avoir terminé la simulation, vous pouvez voir le contour de la pression du vent obtenu par simulation CFD dans RWIND. De plus, il peut être calculé pour chaque point de sonde (Figure 7). Il est également possible d'utiliser à la fois les valeurs de pression du vent expérimentales et numériques pour l'analyse et la conception structurelles.
Conclusion
Intégrer les données de la soufflerie validées dans RFEM est une étape importante pour obtenir des prédictions de flux de vent précises et fiables. En suivant une approche systématique pour préparer, importer et comparer les données expérimentales avec les résultats de simulation, les ingénieurs peuvent affiner leurs modèles et s'assurer que leurs conceptions sont à la fois efficaces et sûres. Ce processus non seulement renforce la crédibilité de RFEM mais contribue également à l'avancement général des pratiques de l'ingénierie structurelle.
